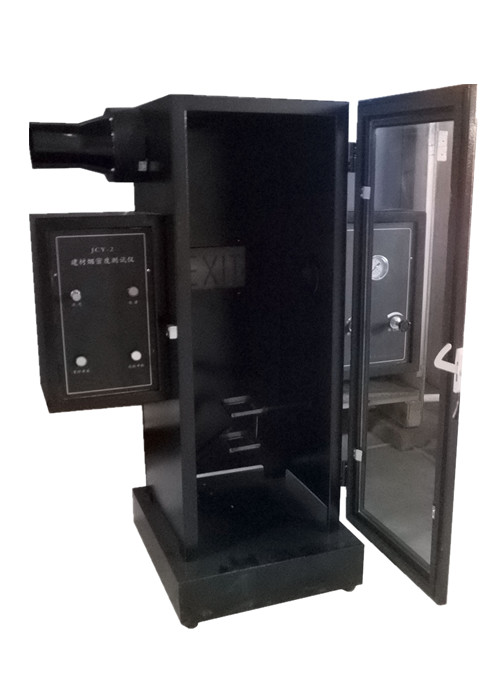

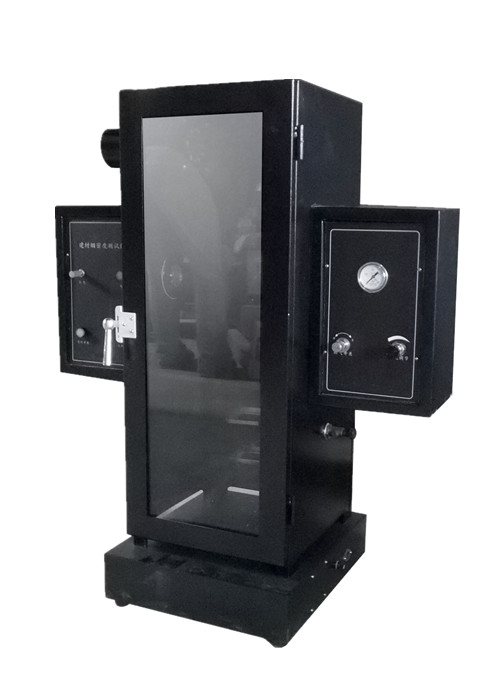

Aparato de la prueba de la densidad de humo del material de construcción del control del PLC con la ignición automática

Probador de densidad de humo de materiales de construcción

Primero, el ámbito de aplicación:
El probador de densidad de humo de materiales de construcción JCY-2 se desarrolla de acuerdo con las condiciones técnicas estipuladas en la norma nacional GB/T8627-2007 "Método de prueba para la densidad de humo de la quema o descomposición de materiales de construcción" y es aplicable a la quema estática de materiales de construcción y sus productos y otros materiales. Determinación de la producción de humo.

En segundo lugar, características del producto.
1. Este equipo adopta control PLC, que es lógico, inteligente, estable y confiable.
2. Los quemadores principal y auxiliar se pueden girar automáticamente y colocar con precisión.
3. Puede cumplir con diversas operaciones, registros, curvas de tiempo y cálculos de resultados en la prueba.

En tercer lugar, los parámetros técnicos relevantes.
1. Densidad máxima de humo (MSD) y nivel de densidad de humo (SDR) para la pieza de prueba: 0-100% continuo
Medición, cálculo automático;
2. El error de corrección no supera el 3% con un indicador de luz estándar;
3. Presión de trabajo del mechero Bunsen (210 ± 5) KPa;
4. El mechero Bunsen aplicó llama a la muestra durante 4 min;
5. Lámpara encendida: la lámpara es de por vida, la longitud es de 260 mm, el diámetro de la boquilla es de 0,13 mm y el ángulo es de 45° con la carcasa;
6. Sistema fotoeléctrico: la fuente de luz es una bombilla, la potencia es de 15W y el voltaje de funcionamiento es de 6V;
7. Sistema de escape: Esta máquina está equipada con un potente extractor de aire. Después de la prueba, puede agotar el aire de escape;
8. Rango de medición de la densidad del humo: 0~100%;
9. Precisión de la medición de la densidad del humo: ± 3%;
10. Receptor: para fotocélula de silicio, la transmitancia es 0% sin luz y la transmitancia es 100% sin obstrucciones.
por;
11. Presión de trabajo del quemador principal: 276 KPa (ajustable);
12. Sincronización automática, encendido automático, escape de humos automático; El flujo luminoso se puede escalonar. Datos de prueba de calibración lineal.
más preciso;
13. Fuente de gas: 95% de gas propano o gas de la misma pureza (suministrado por el cliente);
14. Largo * Ancho * Alto 740 * 500 * Alto 900 (mm)
Condiciones de trabajo
1. Temperatura ambiente: 0 °C -40 °C;
2. Humedad relativa: ≤85%
3. Voltaje y potencia de la fuente de alimentación: 220 V ± 10 %, 50 HZ, 100 W;
4. Presión de gas: 0-0,3 MPa (ajustable);
5. Requisitos ambientales y de prueba: El instrumento debe operarse para evitar la iluminación directa o el reflejo en el instrumento; Después de 90 minutos de prueba, se debe apagar la fuente de gas para enfriar el instrumento durante 15 minutos.
6. Flujo de aire ambiental: sin flujo de aire forzado durante las condiciones de trabajo;
7. El instrumento debe colocarse en una campana extractora para realizar pruebas;

Estándar de diseño: GB/T8627-2007 "Método de prueba para la densidad del humo de la quema o descomposición de materiales de construcción"
Cumplir con el estándar: GB/T8627 ASTM D2843
Cuarto, configuración del producto.
1. Caja de tabaco 1
2. Escorpión grande 1
3. 3 mallas metálicas (enmarcadas en el portamuestras)
4. Una caja de recolección (en el marco inferior del portamuestras)
5. Filtro de 3 piezas (para conocer el índice de transmitancia de luz, consulte el letrero digital en la funda metálica de la lente)
6. Cable de alimentación 1
7. Manguera de goma 1
8. Válvula de media presión 1
9. Disco U (incluido el programa de software del dispositivo) 1
10. Instrucciones 1 copia
11. Certificado 1
