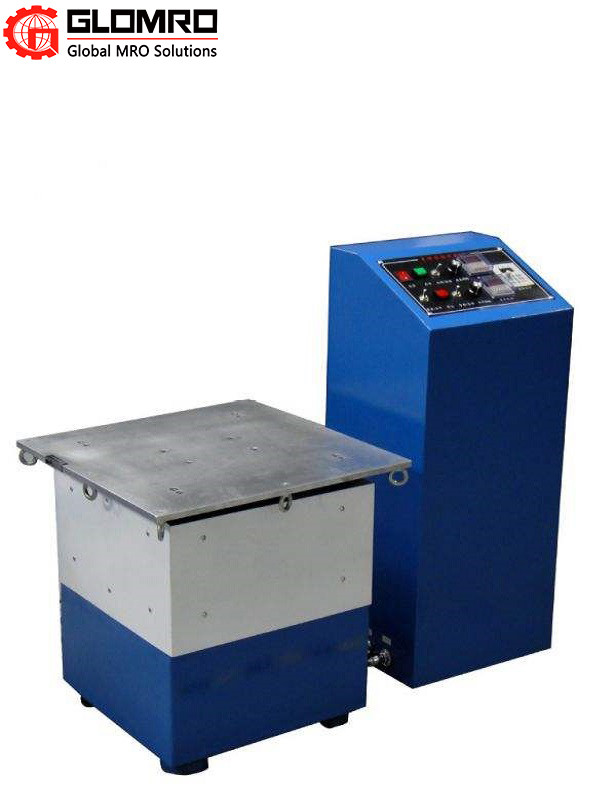

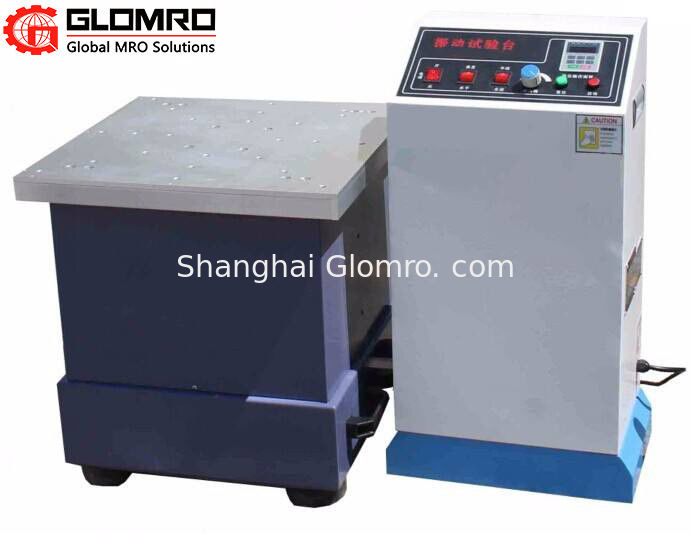

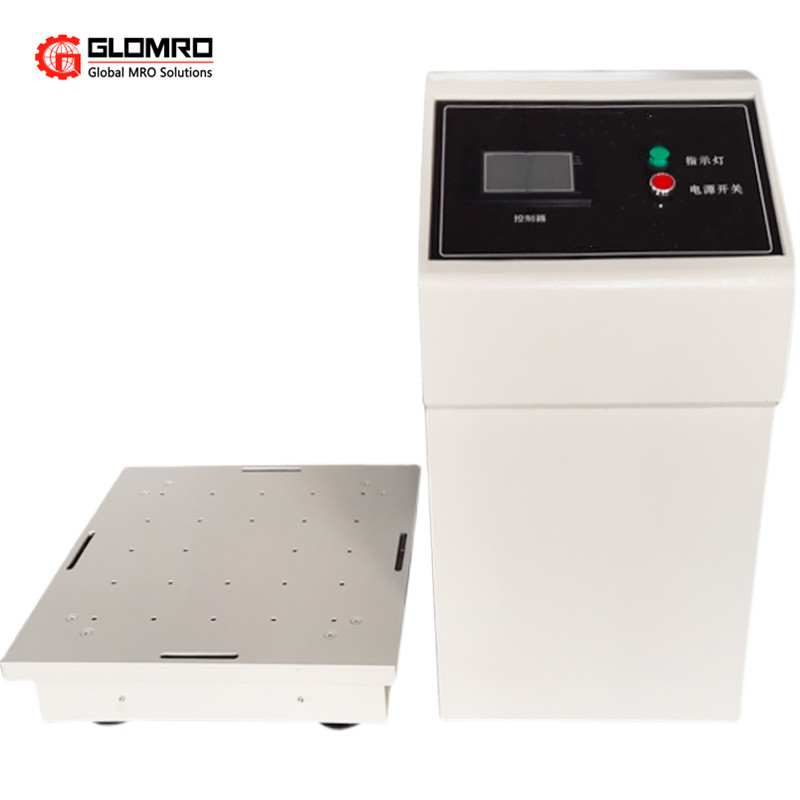

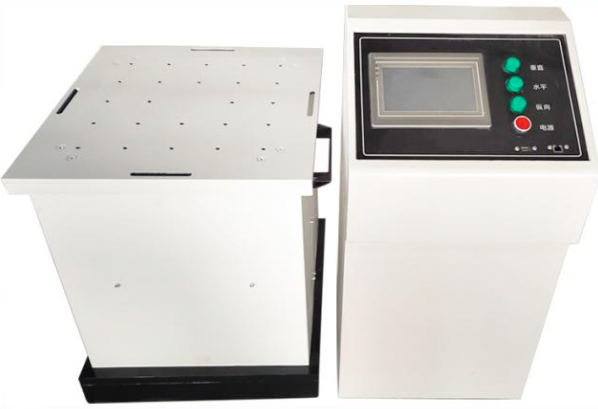

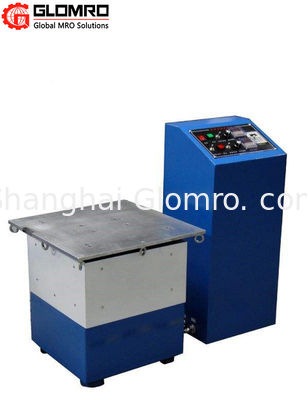

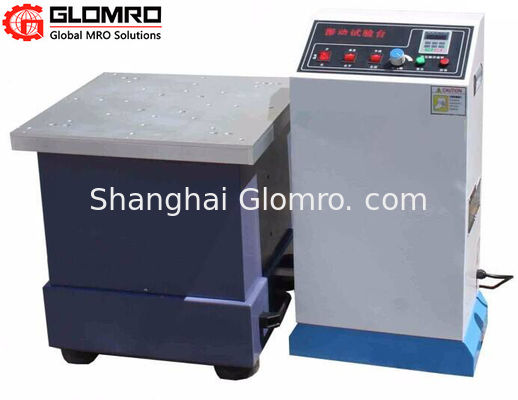

Prueba de vibración en dirección única (vertical/horizontal) / Máquina de prueba de vibración de alta frecuencia electromagnética
Detalles rápidos
Apto para comunicaciones electrónicas, electromecánicas, ópticas, de embalaje, automotricesLas partes, juguetes y otras industrias Investigación,desarrollo,control de calidad y fabricación.Control de inspección y línea de producción, línea de montaje. Es más adecuado para la inspección de calidad deproducto terminado para mejorar la calidad del producto.El sistema de software CIMS + FCS, desarrollado independientemente, se adopta para el sistema de software de la mesa de agitación, que puedeLas últimas normas internacionales de pruebas de vibración se citan para realizar la selección de frecuencia fija, frecuencia de barrido,duplicación de la frecuencia, programa, logaritmo y modos de vibración aleatorios.
| Nombre del producto |
Modelo |
dirección de la vibración |
Tamaño |
Rango de frecuencia |
Vibración vertical
soporte de prueba |
BXT-160: las siguientes: |
vertical |
Las medidas de ensayo se aplicarán en el caso de las máquinas de ensayo. |
1 ~ 600
|
Vibración horizontal
soporte de prueba |
BXT-260: el número de unidad. |
horizontales |
Las medidas de ensayo se aplicarán en el caso de las máquinas de ensayo. |
1 ~ 2000 |
Cuatro dimensiones
mesa de agitación |
BXT-360: el número de unidades |
Vertical + Horizontal |
Las dimensiones de las placas se determinarán en función de las características de las placas. |
Entre 1 y 3000 |
Seis dimensiones
mesa de agitación |
BXT-580: el número de unidades. |
Arriba y abajo
izquierda y derecha
delante y atrás |
Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2. |
Entre 1 y 5000 |
| Carga máxima de ensayo (KG) |
100 |
| Rango de frecuencia (0,01 Hz) |
1 Hz~600 Hz |
| Tamaño de la mesa (CM) |
50*1*50 |
| Tamaño del cuerpo ((CM) |
El valor de las emisiones de gases de efecto invernadero de los vehículos de las categorías M1 y M2 será el valor de las emisiones de gases de efecto invernadero de los vehículos de las categorías M1 y M2 de las categorías M2 y M3 de las categorías M3 y M3 de las categorías M3 y M3 de las categorías M3 y M3 de las categorías M4 y M4 de las categorías M4 y M4 de las categorías M4 y M4 |
| La amplitud |
0 a 5 mm |
| Aceleración máxima |
20G |
| Dirección de las vibraciones |
Vertical + horizontal + delante y detrás
(tabla de agitación automática de seis dimensiones todo en uno) |
| modulación de frecuencia |
Cualquier frecuencia en el rango de 1-600 Hz |
| Análisis de frecuencia |
1-600Hz se puede ajustar arbitrariamente, barrido estándar real de ida y vuelta |
| Función programable |
1-600Hz, 1-8 secciones cada sección puede ser
puede ser cíclica. |
| Duplicación de la frecuencia |
8 secciones multiplicadas, ciclo de baja a alta frecuencia de alta a baja frecuencia de baja a alta y luego de alta a alta |
| Función logarítmica |
Bajo a la frecuencia, arriba a la frecuencia baja,
Bajo a arriba de frecuencia y abajo a abajo
Trimodo de frecuencia logarítmico/reciclable |
| La forma de onda de vibración |
Media onda/onda completa |
| Control del tiempo |
Cualquier hora puede ser fijada |
| Precisión |
La frecuencia se puede mostrar a 0.01Hz, precisión 0.1Hz |
| La potencia total |
2.6 KW |
| Válvula de alimentación (V) |
Las demás: |
| Realizar la función |
Onda senoidal, FM, barrido, programable,
duplicación de frecuencia, logaritmo, control de tiempo, vibración aleatoria |
Las funciones
1, tamaño de la mesa (mm): 500×1000 otros tamaños pueden ser personalizados
2. Amplitud: 0~5 mm
3, la carga máxima: 100 kg
4, frecuencia: 1Hz~600Hz
5, la aceleración máxima: 0 ~ 20g (1g = 9,8m/S2)
6, forma de onda de vibración: onda senoidal (media onda, onda completa)
7. Función de barrido (1~600Hz): (frecuencia alta/frecuencia baja/rango de tiempo) se puede ajustar arbitrariamente a barrido estándar hacia adelante y hacia atrás.
8. Función programable (1~600Hz): 1~15 segmentos. El tiempo y la frecuencia de cada segmento se pueden configurar arbitrariamente para lograr la función de detección de ciclo.
9, dirección de vibración: 1 vertical (eje Z), 2 horizontal (eje X, Y), 3 vertical + horizontal (eje Y, X, Z)
10, precisión: la frecuencia se puede mostrar hasta 0.01Hz
11- Potencia de la mesa de agitación: 4,5 kW
12, tensión de alimentación: 380V 50Hz
13, la corriente máxima: 10A
16Control de tiempo: se puede ajustar cualquier tiempo (segundos)
17, para lograr la función: onda senoidal, FM, barrido de frecuencia, programable, aceleración máxima, modulación de amplitud, control de tiempo.
18, instrumento de medición (opcional): si necesita leer la amplitud, aceleración
Ventajas
1Las vibraciones en los ejes X, Y y Z pueden realizarse en la misma mesa, con control de programa, con precisión yuna frecuencia equilibrada y sin deriva durante el funcionamiento a largo plazo;
2.Con tiempo de punto único,segmento y multi-segmento;
3.Ajustamiento de amplitud sin pasos, con funciones de barrido de frecuencia y fijación de frecuencia, para satisfacer las necesidades delos requisitos de ensayo de las diferentes industrias;
4. Programa de predicción de amplitud incorporado, excitación síncrona de cuatro puntos, tabla uniformelas vibraciones;
5.El circuito antiinterferencia se añade para resolver la interferencia de un campo electromagnético fuerte aEl circuito de control y la mesa no son magnéticos y estáticos.
6Está hecho de materiales industriales compuestos, procesamiento de precisión, plataforma hermosa y generosa,El sistema de medición y control de la velocidad de los motores es un sistema de medición y control de la velocidad de los motores.El equipo funciona más estable.
