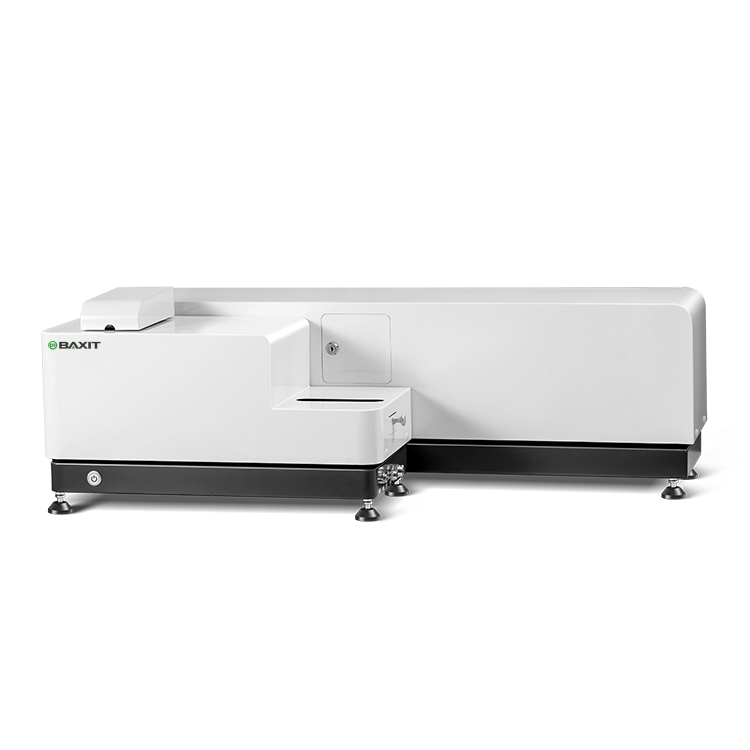

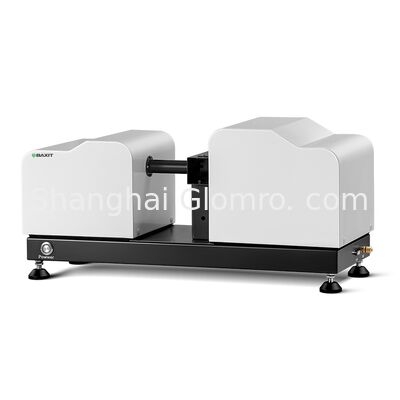

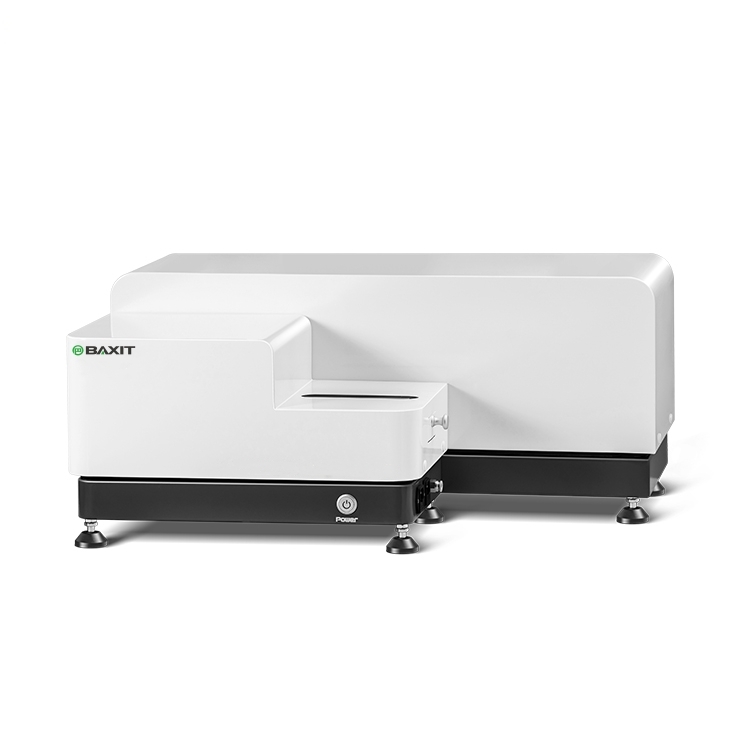

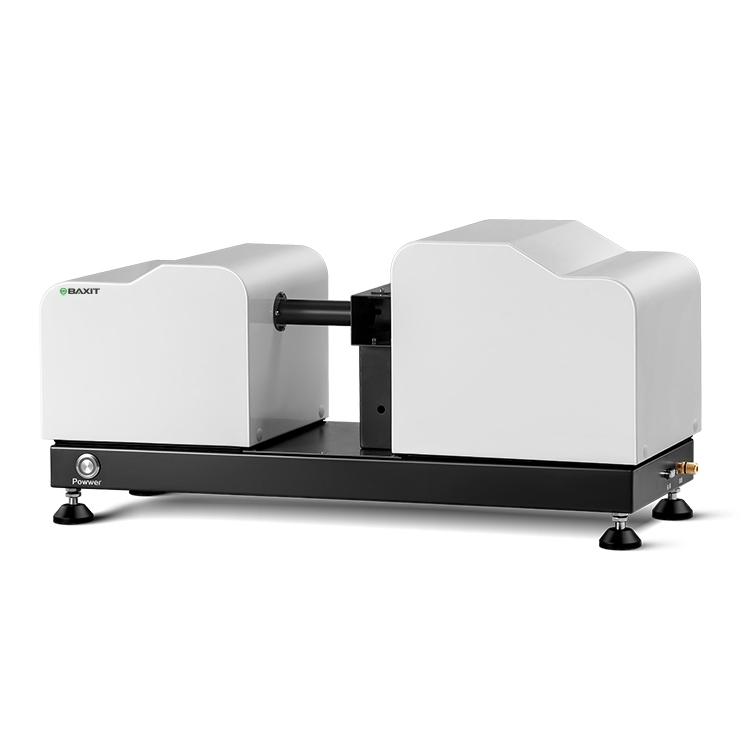

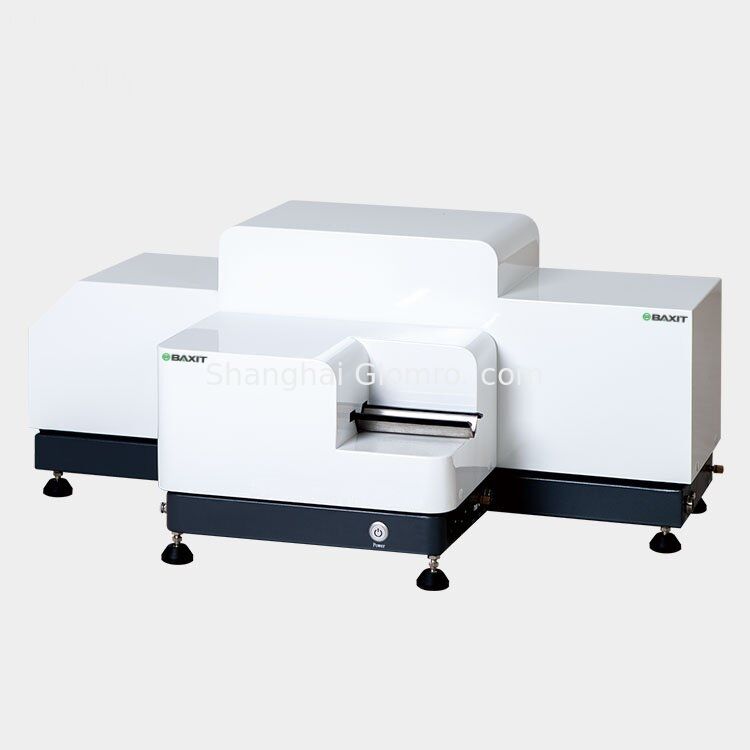

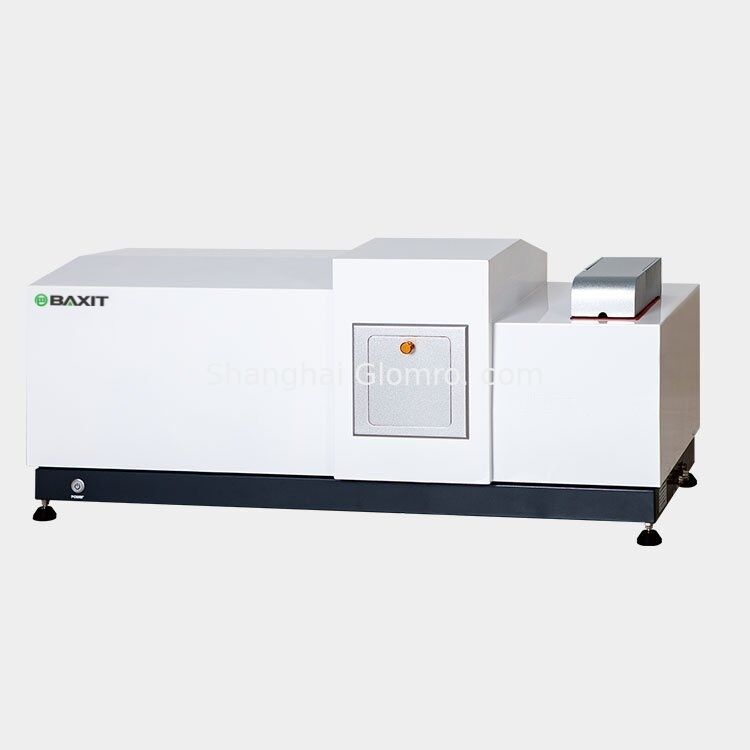

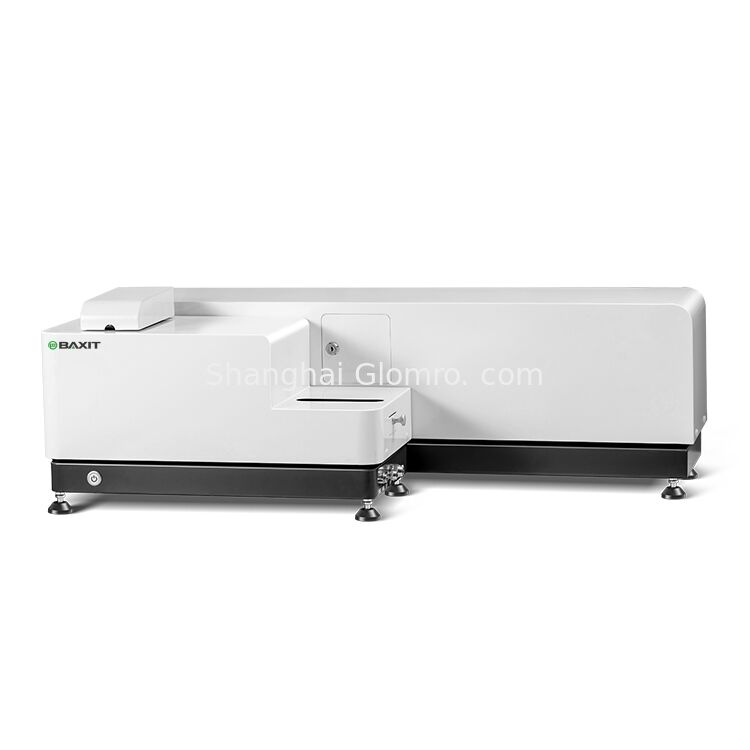

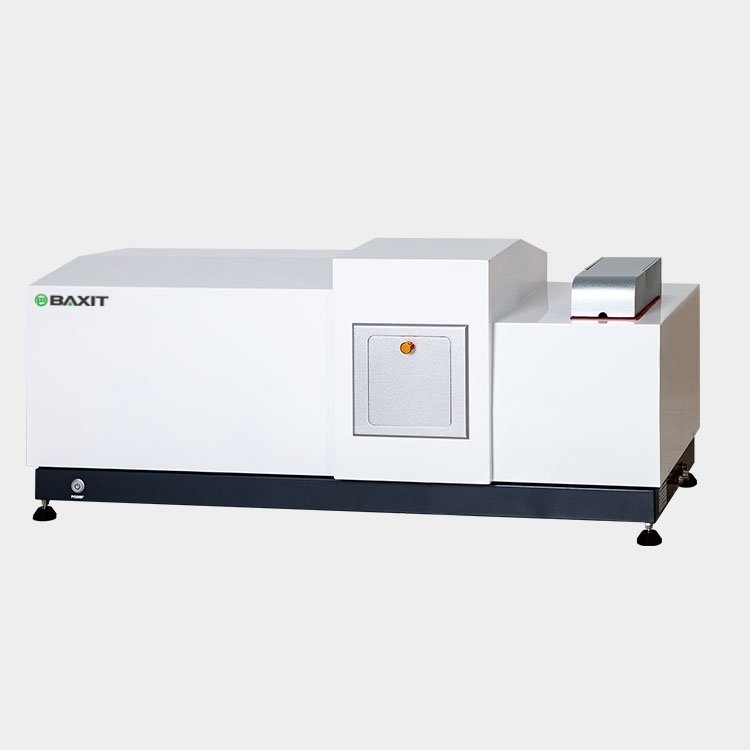

Analizador automático de tamaño de partículas láser BAXIT
Descripción del Producto
El analizador láser de tamaño de partículas BAXIT utiliza el principio de dispersión dinámica de la luz y la tecnología de espectroscopía de correlación de fotones para determinar el tamaño de las partículas en función de la velocidad de su movimiento browniano en el líquido. Las partículas pequeñas tienen un movimiento browniano rápido, mientras que las partículas grandes tienen un movimiento browniano lento. Cuando la luz láser se enfoca sobre estas partículas, la luz dispersada fluctuará a diferentes velocidades dependiendo del tamaño de las partículas. La espectroscopia de correlación de fotones analiza el tamaño de las partículas en función de las fluctuaciones de la luz en una dirección específica. Por lo tanto, este instrumento tiene el principio avanzado de alta precisión, que garantiza la autenticidad y validez de los resultados de la prueba.
Características del producto
Utilizando la teoría de dispersión de Mie de rango completo, basada en el medio de dispersión y las propiedades ópticas de las partículas medidas, se selecciona el cambio en la intensidad de la luz en diferentes ángulos para diferentes partículas, y se utilizan detectores de matriz de ventilador tridimensionales en forma de cruz no uniformes de alta calidad para medir con precisión la distribución de tamaño del grupo de partículas. Los analizadores de tamaño de partículas láser secos y húmedos en línea se utilizan para medir el tamaño de partículas en industrias como la de carbonato de calcio, alimentos, emulsiones, pinturas, pigmentos, medicamentos, dióxido de titanio y cristales. Pueden monitorear directamente la distribución de tamaño y la tendencia del producto en la línea de producción y transmitir los resultados del monitoreo a la sala de control central o al sistema de control central DCS y PLC del cliente. Puede realizar un seguimiento continuo, rápido, oportuno y preciso de la distribución del tamaño y la tendencia de las partículas del producto en el proceso de entrega del producto durante 24 horas. Durante la medición, se puede conectar la computadora y el sistema PLC y la línea de producción para un control de circuito cerrado. El equipo de muestreo también se puede personalizar e instalar de acuerdo con los requisitos de la línea de producción del usuario para garantizar la representatividad, continuidad y naturaleza en tiempo real del muestreo, y para garantizar que el instrumento funcione de manera estable en diversos entornos, mejorar el nivel de medición de automatización, mejorar la calidad del producto, reducir el consumo de energía y mejorar la eficiencia del trabajo. El producto cumple con la norma internacional ISO13320.
Ámbito de aplicación
1) Diversos polvos no metálicos: como carbonato de calcio pesado, carbonato de calcio ligero, talco, caolín, grafito, diatomita, brucita, bentonita, diatomita, perlita, caolinita, arcilla, sílice, granate, silicato de circonio, óxido de circonio, óxido de magnesio, óxido de zinc, etc.
2) Varios polvos metálicos: como polvo de aluminio, polvo de zinc, polvo de molibdeno, polvo de tungsteno, polvo de magnesio, polvo de cobre y polvo de metales de tierras raras, polvo de aleación, etc.
3) Otros polvos: como materiales para baterías de litio, catalizadores, polvos fluorescentes, cemento, abrasivos, pesticidas, alimentos, pinturas, tintes, materias primas cerámicas, materiales químicos, nanomateriales, cargas y revestimientos de papel, etc.
Especificaciones técnicas (proceso húmedo)
| Modelo |
BXT5200-H
(0,1 µm-800 µm)
|
BXT5500-H
(0,01 µm-800 µm)
|
BXT5500-H
(0,01 µm-1000 µm)
|
BXT5500-L
(0,1 µm-1000 µm)
|
BXT6100-A
(0,01 µm-1250 µm)
|
BXT6100-A
(0,01 µm-2000 µm)
|
| Estándares de ejecución |
ISO 13320:2009；GBT 19077-2016 |
| rango de prueba |
0,1 µm -800 µm |
0,01 µm-800 µm |
0,01 µm-1000 µm |
0,1 µm-1000 µm |
0,01 µm -1250 µm |
0,01 µm -2000 µm |
| Número de canales de detector |
Matriz multidireccional de compensación cruzada y de área uniforme de 86 canales
86 |
92 |
112 |
127 |
| Placa base de ultra alta velocidad |
Adoptando una velocidad de 10000 veces por segundo. |
Placa base de adquisición de velocidad ultraalta (16 bits, 200 kbs) |
| Precisión de medición |
La precisión y repetibilidad Dv50 son mejores que ± 0,5 % (muestras estándar trazables por NIST) |
| Burbuja sin escape |
Sin diseño de burbuja de escape, los datos de interferencia sin burbujas son más precisos |
| Parámetro láser |
Láser semiconductor de alta potencia con salida de fibra óptica importado con λ=635nm, p>10mW, vida útil>50000 horas |
| Sistema de gestión inteligente láser |
Monitoreo en tiempo real del estado de funcionamiento del instrumento, una vez que recibe una orden de funcionamiento, el sistema de gestión inteligente iluminará instantáneamente el láser y el láser de alto rendimiento alcanzará un estado de funcionamiento estable en 3 segundos. |
| Sistema de alineación óptica |
Centro mecánico + centro óptico de doble posicionamiento sistema de centrado totalmente automático |
| Modo de operación |
SOP editable con un clic y medición totalmente automática |
| Rango de concentración |
Grado de sombreado mínimo del 3%, grado de sombreado máximo del 90% (concentración óptica) |
| ventana de muestra |
Tratamiento de proceso de recubrimiento especial, transmitancia de señal luminosa>99,7% |
| Método de dispersión incorporado |
ultrasónico |
Frecuencia: f=40KHz, potencia: p=80W, tiempo: libremente ajustable; Equipado con función ultrasónica anti-quema seca |
| remover |
Diseño integrado de mezcla por circulación, velocidad ajustable de 100 a 3950 rpm. |
| Bucle |
Caudal nominal: 0-10 l/min, potencia nominal ajustable: 25 W |
| Conjunto de muestras |
Piscina de muestra en ebullición de diseño propio con mejor efecto de dispersión, capacidad: 190-600 ml se puede probar normalmente |
| Tiempo de medición |
Valor típico<10s |
| Temperatura ambiente |
0°-45°C |
| Humedad ambiental |
10%-85% de humedad relativa (sin condensación) |
| fuente de alimentación |
220V 50/60Hz(estándar)；110V/60Hz(opcional)
|
| Dimensión |
800mm*280mm*335mm |
1050mm*325mm*335mm |
| Peso |
38kg |
45kg |
Especificaciones Técnicas (proceso seco)
| Modelo |
BXT2020-L
(0,1 µm-800 µm)
|
BXT2020-H
(0,1 µm-2000 µm)
|
BXT2020-H
(0,1 µm-1250 µm)
|
BXT2020-H
(0,1 µm-2800 µm)
|
| Estándares de ejecución |
ISO 13320:2009；GBT 19077-2016
|
| rango de prueba |
0,1 µm -800 µm |
0,1 µm-2000 µm |
0,1 µm-1250 µm |
0,1 µm-2800 µm |
| Número de canales de detector |
Matriz multidireccional de compensación cruzada y de área uniforme de 87 canales |
109 |
101 |
115 |
| error de precisión |
<1% (valor D50 de la muestra estándar) |
| Error de repetibilidad |
<1% (valor D50 de la muestra estándar) |
| Placa base de ultra alta velocidad |
Utilizando una placa base de adquisición de alta velocidad con una velocidad de muestreo de 16 bits.200 kbs, se pueden obtener resultados precisos colocando la muestra en el rayo láser durante 0,1 segundos. |
| modelo óptico |
Teoría de dispersión Mie completa de rango completo, incluida la tecnología de compensación dinámica de dispersión múltiple de alta concentración |
| Método de filtrado |
Tecnología de tres lentes Lente de transformación de Fourier + lente filtrante + lente de transformación de Fourier estándar |
| Método de alimentación |
Alimentación mecánica con regulación continua de velocidad, control por software. |
| Compresor de aire silencioso sin aceite |
Equipado con función de filtración de polvo para garantizar la precisión de las pruebas. |
| Filtrar |
Puede filtrar la humedad en el aire para garantizar el efecto de dispersión. |
| Protección contra mal funcionamiento |
El instrumento tiene función de autoprotección contra un mal funcionamiento y no responde al mal funcionamiento. |
| Parámetros del láser |
Láser importado de alta potencia con salida de fibra óptica con λ=650nm yp>10mW |
| Sistema de gestión inteligente láser |
Monitoreo en tiempo real del estado de funcionamiento del instrumento, una vez que recibe una orden de funcionamiento, el sistema de gestión inteligente iluminará instantáneamente el láser y el láser de alto rendimiento alcanzará un estado de funcionamiento estable en 3 segundos. |
| Rango de concentración |
Grado de sombreado mínimo del 3%, grado de sombreado máximo del 90% (concentración óptica) |
| lente de la cámara |
Tratamiento de proceso de recubrimiento especial, transmitancia de señal luminosa>99,7% |
| Método de dispersión |
Dispersión de aire a alta presión. |
| Tiempo de medición |
Valor típico<10s |
| Modo de operación inteligente |
Operación de control completamente automático inteligente del software |
| Temperatura ambiente |
0°-45°C |
| Humedad ambiental |
10%-85% de humedad relativa (sin condensación) |
| fuente de alimentación |
110V-240V(±20V),50Hz-60Hz
|
| Dimensión |
700mm*495mm*300mm |
700mm*495mm*300mm |
| Peso |
35kg |
55 kilos |
Especificaciones técnicas (integración húmeda seca)
| Modelo |
BXT6100-D |
BXT6200-B |
| Estándares de ejecución |
ISO 13320:2009；GBT 19077-2016
|
| rango de prueba |
Proceso húmedo: 0,01 μm -1250 μm; Proceso seco: 0,1 μm -1250 μm |
Proceso húmedo: 0,01 μm -2800 μm; Proceso seco: 0,1 μm -2800 μm |
| Número de canales de detector |
Húmedo 127 seco 96 (matriz multidireccional de compensación de área y cruz uniforme) |
Húmedo 128 seco 115 (matriz multidireccional de compensación de área y cruz uniforme) |
| Placa base de ultra alta velocidad |
Utilizando una placa base de adquisición de alta velocidad con una velocidad de muestreo de 16 bits.200 kbs, se pueden obtener resultados precisos colocando la muestra en el rayo láser durante 0,1 s. |
| Precisión de medición |
＜ ± 0,5% (valor D50 de la muestra estándar nacional)
|
| Burbuja sin escape |
Sin diseño de burbuja de escape, los datos de interferencia sin burbujas son más precisos |
| Parámetro láser |
Láser semiconductor de alta potencia con salida de fibra óptica importado con λ=635 nm, potencia máxima de 20 mW, vida útil> 50000 horas |
| Sistema de gestión inteligente láser |
Monitoreo en tiempo real del estado de funcionamiento del instrumento, una vez que recibe una orden de funcionamiento, el sistema de gestión inteligente iluminará instantáneamente el láser y el láser de alto rendimiento alcanzará un estado de funcionamiento estable en 3 segundos. |
| Sistema de alineación óptica |
Centro mecánico + centro óptico de doble posicionamiento sistema de centrado totalmente automático |
| Modo de operación |
SOP editable con un clic y medición totalmente automática |
| Rango de concentración |
Grado de sombreado mínimo del 3%, grado de sombreado máximo del 90% (concentración óptica) |
| ventana de muestra |
Tratamiento de proceso de recubrimiento especial, transmitancia de señal luminosa>99,7% |
| Modo de operación inteligente |
Tanto las pruebas en seco como en húmedo están completamente automatizadas con la operación del software con un solo clic. |
| Conmutación en seco y húmedo |
Cambio automático de software con un clic, no requiere operación manual |
| Método de dispersión incorporado |
ultrasónico |
Frecuencia: f=40KHz, potencia: p=60W, tiempo: libremente ajustable; Equipado con función ultrasónica anti-quema seca |
| remover |
Diseño integrado de mezcla por circulación, velocidad ajustable de 100 a 3950 rpm. |
| Bucle |
Caudal nominal: 0-10 l/min, potencia nominal ajustable: 25 W |
| Dispersión seca |
Método de dispersión |
Dispersión de aire a alta presión. |
| Método de alimentación |
Alimentación mecánica por vibración con regulación continua de velocidad, control por software |
| Compresor de aire silencioso sin aceite. |
Equipado con función de filtración de polvo para garantizar la precisión de las pruebas, ajustable continuamente de 0,1 a 0,8 MPa. |
| Filtrar |
Puede filtrar la humedad en el aire para garantizar el efecto de dispersión. |
| Tiempo de medición |
Valor típico<10s |
| Temperatura ambiente |
0°-45°C |
| Humedad ambiental |
10%-85% de humedad relativa (sin condensación) |
| fuente de alimentación |
110V-240V(±20V),50Hz-60Hz
|
| Dimensión |
1050mm*505mm*335mm |
| Peso |
50 kilos |
