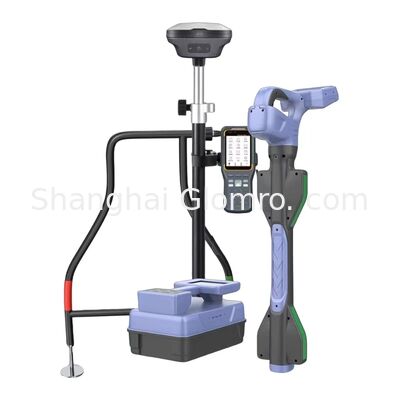

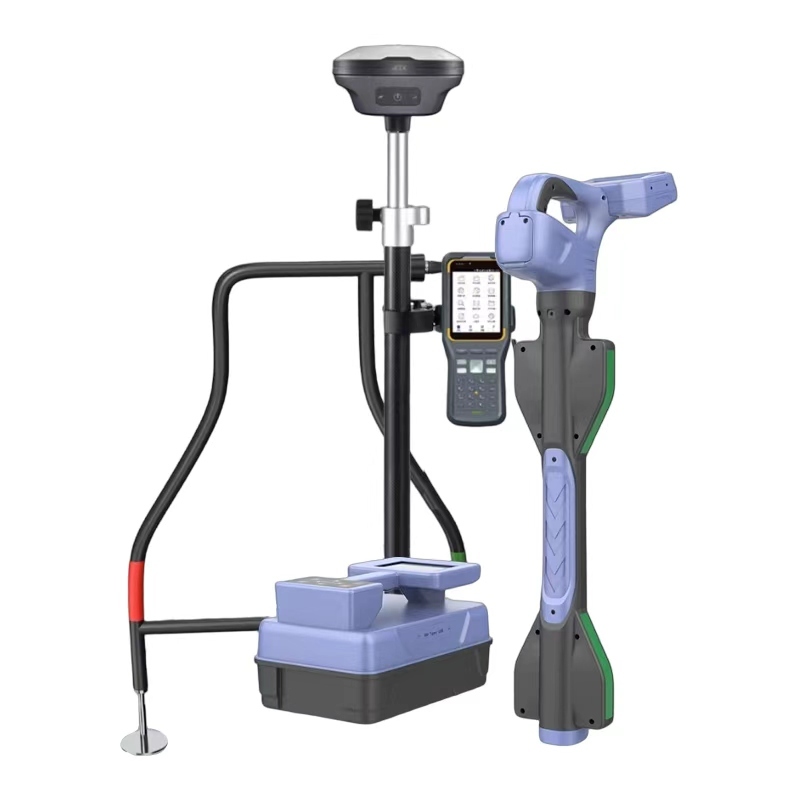

Descripción del producto:
Este sistema de detección de tuberías y cables subterráneos profesional consta de un receptor y un transmisor de alto rendimiento, diseñados para equipos de mantenimiento, construcción e ingeniería de servicios públicos.Integra la detección de tuberías de múltiples frecuencias, la identificación precisa de los cables y las funciones opcionales de localización de fallas, que permiten un seguimiento eficiente, la medición de profundidad y el control de la corriente de las tuberías metálicas y no metálicas enterradas,así como cables de alimentación/comunicaciónCon múltiples modos de detección (conexión directa, acoplamiento inductivo, inducción) y un funcionamiento intuitivo con pantalla táctil, ofrece un rendimiento confiable en entornos subterráneos complejos,soporte para la detección a larga distancia de hasta 20 km y medición de profundidad de hasta 20 m, respetando las normas internacionales de seguridad (serie IEC61010).
Características principales de esta máquina
1) Detección de múltiples frecuencias: admite 12 frecuencias activas (577Hz 201kHz) más detección pasiva de frecuencia de potencia de 50/60Hz, lo que garantiza la compatibilidad con varios tipos de cables y tuberías.
2)Modos de detección flexibles: ofrece métodos de pico, cero y audio para la detección de tuberías, con tres métodos de entrada (conexión directa, acoplamiento inductivo,inducción) para adaptarse a diferentes condiciones de campo.
3) Posicionamiento de alta precisión: ofrece una precisión de posicionamiento horizontal de ± 5% (0 ∼3 m de profundidad enterrada) y ± 15% (3 ∼20 m de profundidad enterrada), con una visualización clara de la señal a través de una pantalla completa clásica,y modos de visualización de curvas.
4)Identificación inteligente de cables: utiliza abrazaderas flexibles para identificar 1 a 10 cables simultáneamente, con calibración incorporada y controles de direccionalidad para obtener resultados confiables.
5)Rango largo y durabilidad: el receptor puede detectar cables de hasta 20 km (conexión directa) y cuenta con una batería de 6400 mAh; el transmisor proporciona una potencia ajustable de 10W con una capacidad de 12800 mAh,ambos con fuentes de alimentación sólidas de iones de litio.
6)Diseño fácil de usar: Equipado con pantallas LCD táctiles capacitivas de gran tamaño (receptor de 4,3" / transmisor de 5,6") e interfaces intuitivas, además de protección contra sobrecarga / cortocircuito para un funcionamiento seguro.
7)Funciones avanzadas opcionales: admite la localización de fallas en tierra de A-frame e identificación de cables basados en estetoscopio, ampliando los escenarios de aplicación para la resolución de problemas de servicios públicos.
8)Cumplimiento y seguridad: Cumple con las normas IEC61010 e IEC61326, garantizando un uso seguro en entornos industriales y de construcción.
Especificación del modelo
| Modelo |
Profundidad de detección |
Duración de detección |
Ubicación de la ruta del oleoducto |
Ubicación de la profundidad de la tubería enterrada |
3 Modos de detección |
Bluetooth incorporado |
Ubicación de la falla del cable de baja resistencia |
Identificación del cable |
Monitoreo y control remotos |
Ubicación de la falla del cable de alta resistencia |
Posicionamiento GPS incorporado |
Ubicación de las tuberías no metálicas |
Posicionamiento y mapeo a nivel de centímetros |
| El GLO-9500G Pro |
5 metros |
3 kilómetros |
✅ |
✅ |
✅ |
- |
- |
- |
- |
- |
- |
- |
- |
| El GLO-9500A Pro |
5 metros |
3 kilómetros |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
- |
- |
- |
- |
| El GLO-9600G Pro |
10 metros |
5 kilómetros |
✅ |
✅ |
✅ |
- |
- |
- |
- |
- |
- |
- |
- |
| El GLO-9600A Pro |
10 metros |
5 kilómetros |
✅ |
✅ |
✅ |
- |
✅ |
✅ |
- |
- |
- |
- |
- |
| El GLO-9800G Pro |
15 metros |
10 kilómetros |
✅ |
✅ |
✅ |
✅ |
- |
- |
✅ |
- |
✅ |
- |
- |
| El GLO-9800A Pro |
15 metros |
10 kilómetros |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
| GLO-9900G Pro |
20 metros |
20 kilómetros |
✅ |
✅ |
✅ |
✅ |
- |
- |
✅ |
- |
✅ |
- |
- |
| GLO-9900A Pro, para el cual se utiliza el sistema de control de velocidad. |
20 metros |
20 kilómetros |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
| GLO-9900X Pro |
20 metros |
20 kilómetros |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
| GLO-9900R Pro |
20 metros |
20 kilómetros |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
Especificaciones del receptor
| Punto de trabajo |
Detalles |
| Función |
Detección de tuberías, seguimiento de la posición del cable, indicación de dirección, medición de profundidad, medición de corriente, identificación del cable |
| Fuente de alimentación |
7Batería de litio recargable de 6400 mAh de corriente continua de 4 V |
| Métodos de entrada |
Con bobina receptor incorporada, abrazadera flexible externa, marco A externo |
| Recepción de frecuencias |
Las frecuencias de detección activas: 577Hz, 640Hz, 1280Hz, 2,56kHz, 3,20kHz, 4,09kHz, 8,19kHz, 10kHz, 33kHz, 66kHz, 82kHz, 201kHz
Frecuencia de potencia Frecuencias de detección pasivas: 50Hz, 60Hz |
| Modos de detección de tuberías |
Método de pico, método nulo, método de audio |
| Display de detección de tuberías |
Modo de posicionamiento clásico, modo de señal de pantalla completa, modo de curva de señal |
| Rango de detección de tuberías |
Método de conexión directa: hasta 20 km de longitud del cable
Método de acoplamiento por inducción: hasta 0-10 km de longitud del cable
Método de inducción: adecuado para cables enterrados a menos de 2 m |
| Precisión de la profundidad |
Precisión de posicionamiento horizontal: ± 5% (profundidad de enterramiento 0 ∼3 m) ∼ ± 15% (profundidad de enterramiento 3 ∼20 m) |
| Indicación de audio |
Tono de FM que varía con la intensidad de la señal |
| Distancia de interferencia |
Método de acoplamiento por inducción: ninguna interferencia más allá de 5 m
Método de inducción: sin interferencias por encima de los 20 m
Identificación del cable: ninguna interferencia más allá de 5 m (método de acoplamiento inductivo) |
| Identificación del cable |
Método de identificación: identificación inteligente mediante abrazadera flexible; número de cables identificables: 1 ̇ 10
Valor de calibración: una condición para la identificación exitosa es que el porcentaje actual de señal recibida a señal transmitida esté entre el 75% y el 135%
Direccionalidad: una condición para la identificación exitosa es que las direcciones de la abrazadera del transmisor, la abrazadera del receptor y la señal cargada deben ser coherentes |
| Rango de detección de identificación de cable |
Método de conexión directa: resistencia del bucle identificable 0Ω8kΩ
Método de acoplamiento por inducción: resistencia del bucle identificable 0Ω1kΩ |
| Display de pantalla |
4LCD táctil capacitivo de 0,3 pulgadas |
| Las dimensiones |
En el caso de los vehículos de la categoría M1, el vehículo de la categoría M2 debe ser equipado con un sistema de control de velocidad. |
| Clampada de corriente flexible |
longitud de aproximadamente 620 mm, diámetro del alambre de aproximadamente 8 mm |
| Diámetro interno de la bobina flexible |
φ200 mm |
| Normas de cumplimiento |
El nivel de contaminación de los gases de efecto invernadero es el de los gases de efecto invernadero. |
Especificaciones del transmisor
| Punto de trabajo |
Detalles |
| Función |
Modos de transmisión de señales de múltiples frecuencias para la detección de rutas de tuberías, identificación de cables y localización de fallos |
| Fuente de alimentación |
11Batería de litio recargable de 12800 mAh de corriente continua de 1 V |
| Métodos de entrada |
Salida de conexión directa, método de inducción, acoplamiento de pinza |
| Frecuencias de salida |
577Hz, 640Hz, 1280Hz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10kHz, 33kHz, 66kHz, 82kHz, 201kHz |
| Potencia de salida |
10W Max, 10 niveles ajustables, coincidencia de impedancia en tiempo real totalmente automática |
| Voltado de salida de conexión directa |
150 Vpp máximo |
| Protección del circuito |
Protección contra sobrecarga y cortocircuito |
| Display de pantalla |
5LCD táctil capacitivo de 6 pulgadas |
| Las dimensiones del instrumento |
En el caso de los vehículos de la categoría M1, el valor de los valores de los vehículos de la categoría M2 es el valor de los valores de los vehículos de la categoría M3 de la categoría M3. |
| Peso |
Transmisor: 3,85 kg, Clampada del transmisor: 1,12 kg |
| Las dimensiones de las abrazaderas del transmisor |
Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3. |
| Diámetro interno de la abrazadera del transmisor |
φ150 mm |
| Duración del cable de sujeción del transmisor |
3 metros |
| Normas de cumplimiento |
La temperatura de la atmósfera de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie |
