Descripción del Producto:

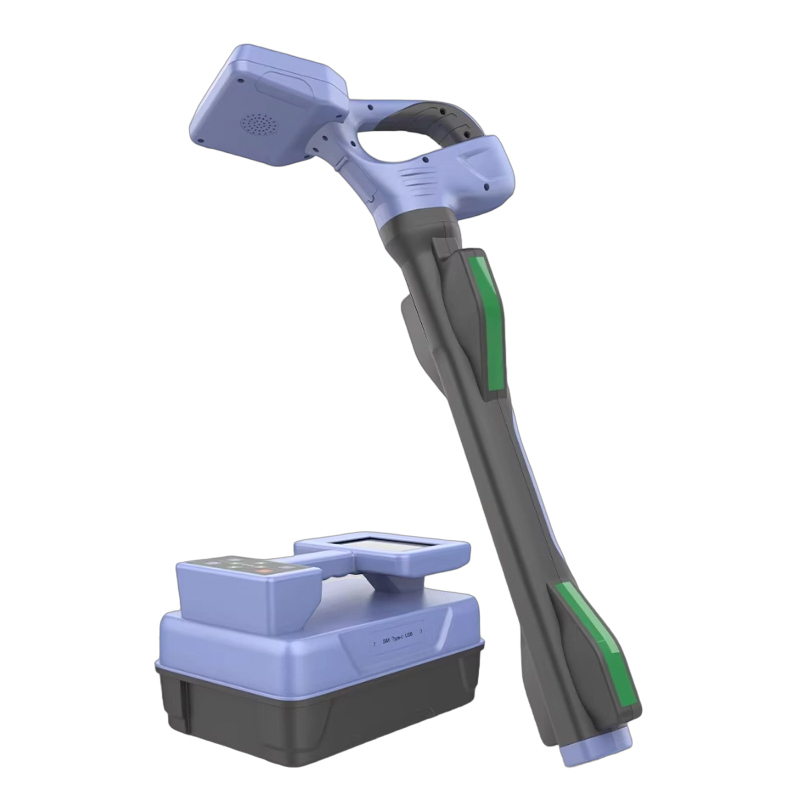

Este sistema profesional de detección de cables y tuberías subterráneas consta de un receptor y un transmisor de alto rendimiento, diseñados para equipos de ingeniería, construcción y mantenimiento de servicios públicos. Integra detección de tuberías multifrecuencia, identificación precisa de cables y funciones opcionales de localización de fallas, lo que permite un rastreo eficiente, medición de profundidad y monitoreo de corriente de tuberías metálicas y no metálicas enterradas, así como cables de alimentación/comunicaciones. Con múltiples modos de detección (conexión directa, acoplamiento inductivo, inducción) y operación intuitiva con pantalla táctil, ofrece un rendimiento confiable en entornos subterráneos complejos, admite detección a larga distancia de hasta 20 km y medición de profundidad de hasta 20 m, al mismo tiempo que cumple con los estándares de seguridad internacionales (serie IEC61010).
Características principales de esta máquina.
1) Detección multifrecuencia: Admite 12 frecuencias activas (577 Hz–201 kHz) más detección pasiva de frecuencia eléctrica de 50/60 Hz, lo que garantiza la compatibilidad con varios tipos de cables y tuberías.
2) Modos de detección flexibles: ofrece métodos de pico, nulo y audio para la detección de tuberías, con tres métodos de entrada (conexión directa, acoplamiento inductivo, inducción) para adaptarse a diferentes condiciones de campo.
3) Posicionamiento de alta precisión: ofrece una precisión de posicionamiento horizontal de ±5 % (0 a 3 m de profundidad enterrada) y ±15 % (3 a 20 m de profundidad enterrada), con visualización clara de la señal a través de los modos clásico, de pantalla completa y de visualización curva.
4)Identificación inteligente de cables: utiliza abrazaderas flexibles para identificar de 1 a 10 cables simultáneamente, con calibración integrada y comprobaciones de direccionalidad para obtener resultados confiables.
5) Largo alcance y duradero: el receptor puede detectar cables de hasta 20 km (conexión directa) y cuenta con una batería de 6400 mAh; El transmisor proporciona una potencia ajustable de 10 W con una capacidad de 12800 mAh, ambos con fuentes de alimentación robustas de iones de litio.
6) Diseño fácil de usar: Equipado con grandes pantallas LCD táctiles capacitivas (receptor de 4,3"/transmisor de 5,6") e interfaces intuitivas, además de protección contra sobrecarga/cortocircuito para un funcionamiento seguro.
7) Funciones avanzadas opcionales: admite la ubicación de fallas a tierra en forma de A y la identificación de cables basada en estetoscopio, lo que amplía los escenarios de aplicación para la resolución de problemas de servicios públicos.
8) Cumplimiento y seguridad: Cumple con los estándares IEC61010 e IEC61326, lo que garantiza un uso seguro en entornos industriales y de construcción.
Especificación del modelo
| Modelo |
Profundidad de detección |
Longitud de detección |
Ubicación de la ruta del oleoducto |
Ubicación de la profundidad enterrada de la tubería |
3 modos de detección |
Bluetooth incorporado |
Ubicación de fallas en cables de baja resistencia |
Identificación de cables |
Monitoreo y control remotos |
Ubicación de fallas en cables de alta resistencia |
Posicionamiento GPS incorporado |
Ubicación de tuberías no metálicas |
Posicionamiento y mapeo a nivel de centímetros |
| GLO-9500G Pro |
5m |
3km |
✅ |
✅ |
✅ |
- |
- |
- |
- |
- |
- |
- |
- |
| GLO-9500A Pro |
5m |
3km |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
- |
- |
- |
- |
| GLO-9600G Pro |
10m |
5km |
✅ |
✅ |
✅ |
- |
- |
- |
- |
- |
- |
- |
- |
| GLO-9600A Pro |
10m |
5km |
✅ |
✅ |
✅ |
- |
✅ |
✅ |
- |
- |
- |
- |
- |
| GLO-9800G Pro |
15m |
10 kilómetros |
✅ |
✅ |
✅ |
✅ |
- |
- |
✅ |
- |
✅ |
- |
- |
| GLO-9800A Pro |
15m |
10 kilómetros |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
| GLO-9900G Pro |
20m |
20 kilómetros |
✅ |
✅ |
✅ |
✅ |
- |
- |
✅ |
- |
✅ |
- |
- |
| GLO-9900A Pro |
20m |
20 kilómetros |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
| GLO-9900X Pro |
20m |
20 kilómetros |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
| GLO-9900R Pro |
20m |
20 kilómetros |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
Especificaciones del receptor
| Artículo |
Detalles |
| Función |
Detección de tuberías, seguimiento de posición de cables, indicación de dirección, medición de profundidad, medición de corriente, identificación de cables |
| Fuente de alimentación |
Batería de litio recargable de 7,4 V CC 6400 mAh |
| Métodos de entrada |
Bobina receptora incorporada, abrazadera flexible externa, marco en A externo |
| Recepción de frecuencias |
Frecuencias de detección activa: 577 Hz, 640 Hz, 1280 Hz, 2,56 kHz, 3,20 kHz, 4,09 kHz, 8,19 kHz, 10 kHz, 33 kHz, 66 kHz, 82 kHz, 201 kHz
Frecuencias de detección pasiva de frecuencia de alimentación: 50 Hz, 60 Hz |
| Modos de detección de tuberías |
Método de pico, método nulo, método de audio |
| Pantalla de detección de tuberías |
Modo de posicionamiento clásico, modo de señal de pantalla completa, modo de curva de señal |
| Rango de detección de tuberías |
Método de conexión directa: longitud de cable de hasta 0 a 20 km
Método de acoplamiento inductivo: longitud de cable de hasta 0 a 10 km
Método de inducción: adecuado para cables enterrados a menos de 2 m |
| Precisión de profundidad |
Precisión de posicionamiento horizontal: ±5 % (profundidad enterrada de 0 a 3 m) – ±15 % (profundidad de enterrada de 3 a 20 m) |
| Indicación de audio |
El tono de FM varía con la intensidad de la señal. |
| Distancia de interferencia |
Método de acoplamiento inductivo: sin interferencias más allá de 5 m
Método de inducción: sin interferencias más allá de 20 m
Identificación del cable: sin interferencias más allá de 5 m (método de acoplamiento inductivo) |
| Identificación de cables |
Método de identificación: identificación inteligente mediante abrazadera flexible; número de cables identificables: 1–10
Valor de calibración: una condición para una identificación exitosa es que el porcentaje actual de la señal recibida a la señal transmitida esté entre 75% y 135%.
Direccionalidad: una condición para una identificación exitosa es que las direcciones de la abrazadera del transmisor, la abrazadera del receptor y la señal cargada deben ser consistentes. |
| Rango de detección de identificación de cables |
Método de conexión directa: resistencia de bucle identificable 0Ω–8kΩ
Método de acoplamiento inductivo: resistencia de bucle identificable 0Ω–1kΩ |
| LCD |
LCD táctil capacitiva de 4,3 pulgadas |
| Dimensiones |
Aprox. 336,5 mm × 140,6 mm × 785,3 mm |
| Pinza amperimétrica flexible |
Longitud aprox. 620 mm, diámetro del alambre aprox. 8mm |
| Diámetro interior de la bobina flexible |
ø200mm |
| Estándares compatibles |
IEC61010-1 CAT III 600V, IEC61010-031, IEC61326 Grado de contaminación 2 |
Especificaciones del transmisor
| Artículo |
Detalles |
| Función |
Múltiples modos de transmisión de señales de frecuencia para detección de rutas de tuberías, identificación de cables y localización de fallas |
| Fuente de alimentación |
Batería de litio recargable de 11,1 V CC 12800 mAh |
| Métodos de entrada |
Salida de conexión directa, método de inducción, acoplamiento de abrazadera. |
| Frecuencias de salida |
577 Hz, 640 Hz, 1280 Hz, 2,56 kHz, 3,20 kHz, 4,09 kHz, 8,19 kHz, 10 kHz, 33 kHz, 66 kHz, 82 kHz, 201 kHz |
| Potencia de salida |
10 W máx., 10 niveles ajustables, adaptación de impedancia en tiempo real totalmente automática |
| Voltaje de salida de conexión directa |
150 Vpp MÁX. |
| Protección de circuito |
Protección contra sobrecargas y cortocircuitos |
| LCD |
LCD táctil capacitiva de 5,6 pulgadas |
| Dimensiones del instrumento |
Aprox. 332,9 mm × 228,5 mm × 192,3 mm |
| Peso |
Transmisor: 3,85 kg, Abrazadera del transmisor: 1,12 kg |
| Dimensiones de la abrazadera del transmisor |
250 mm × 140 mm × 35 mm (largo × ancho × profundidad) |
| Diámetro interior de la abrazadera del transmisor |
ø150mm |
| Longitud del cable de la abrazadera del transmisor |
3m |
| Estándares compatibles |
IEC61010-1 (CAT III 300 V, CAT IV 150 V, Grado de contaminación 2) |
