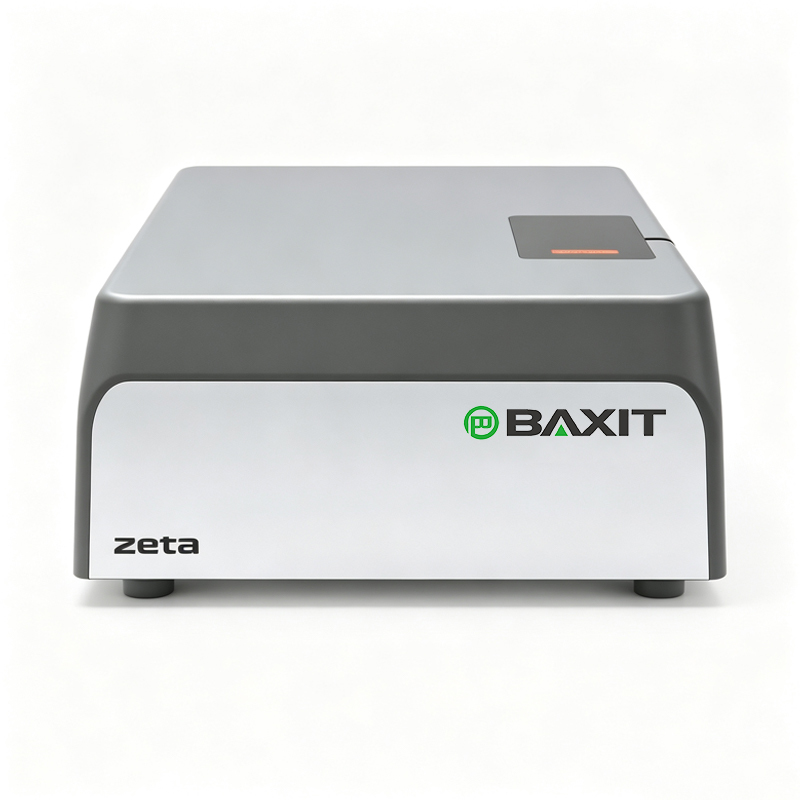

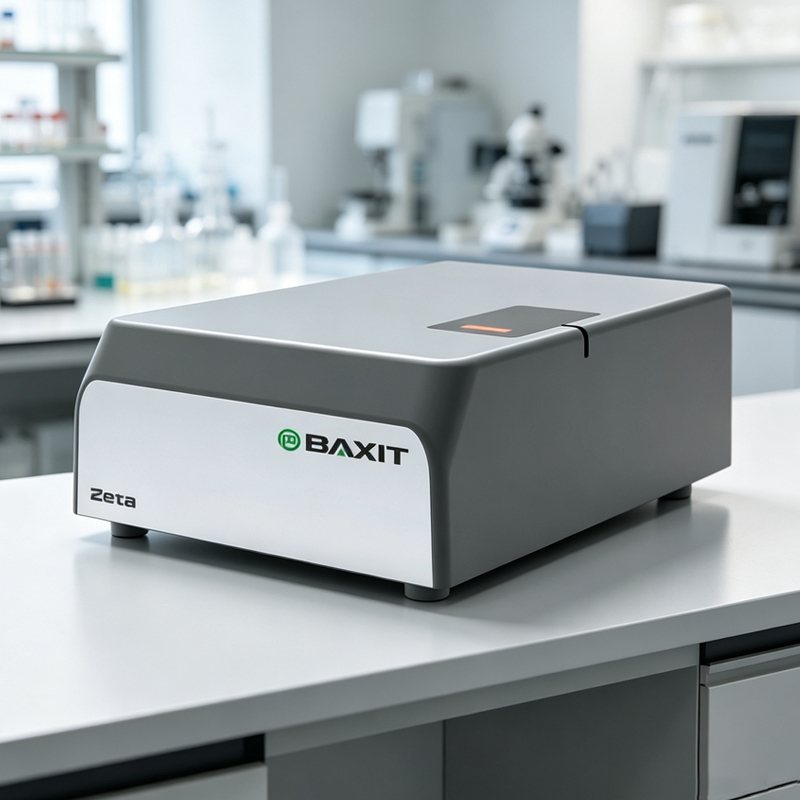

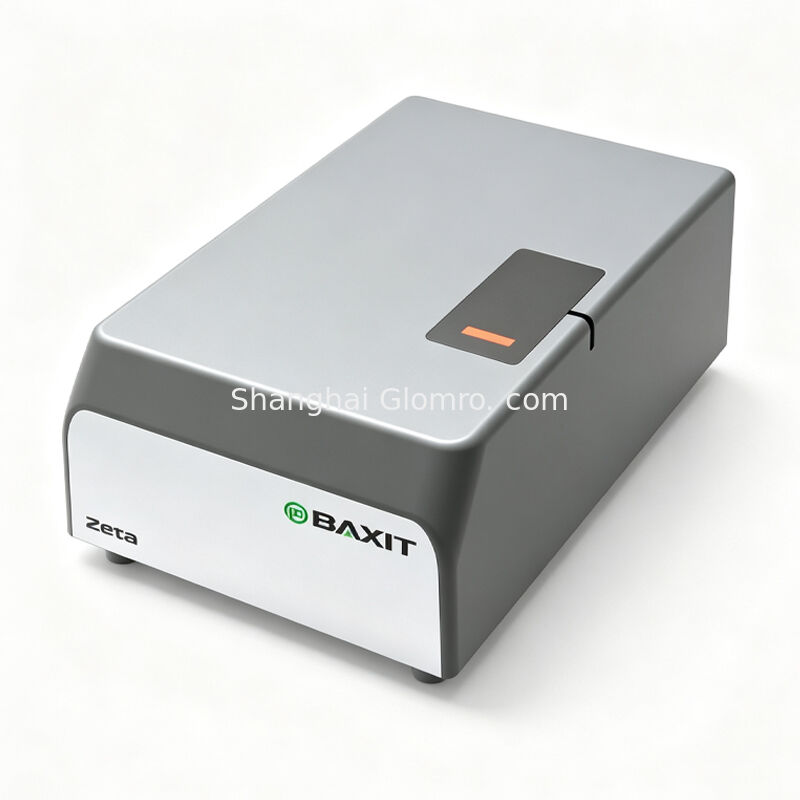

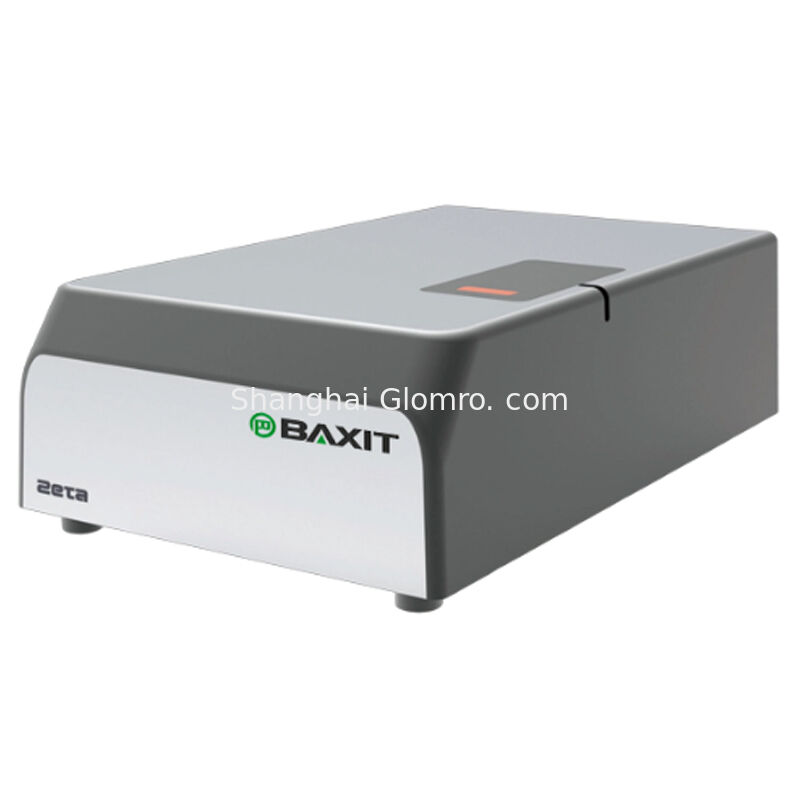

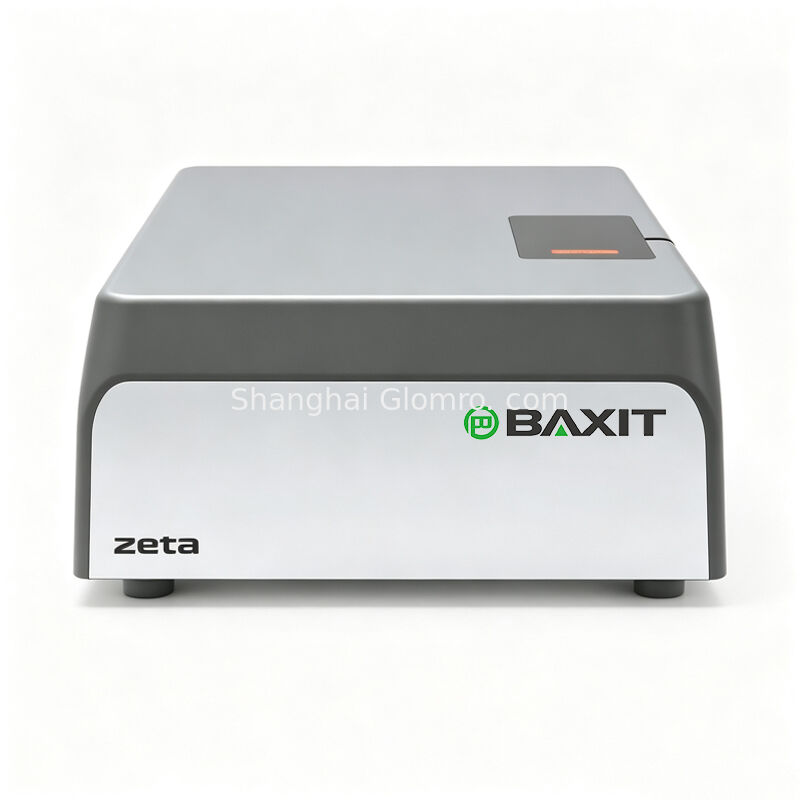

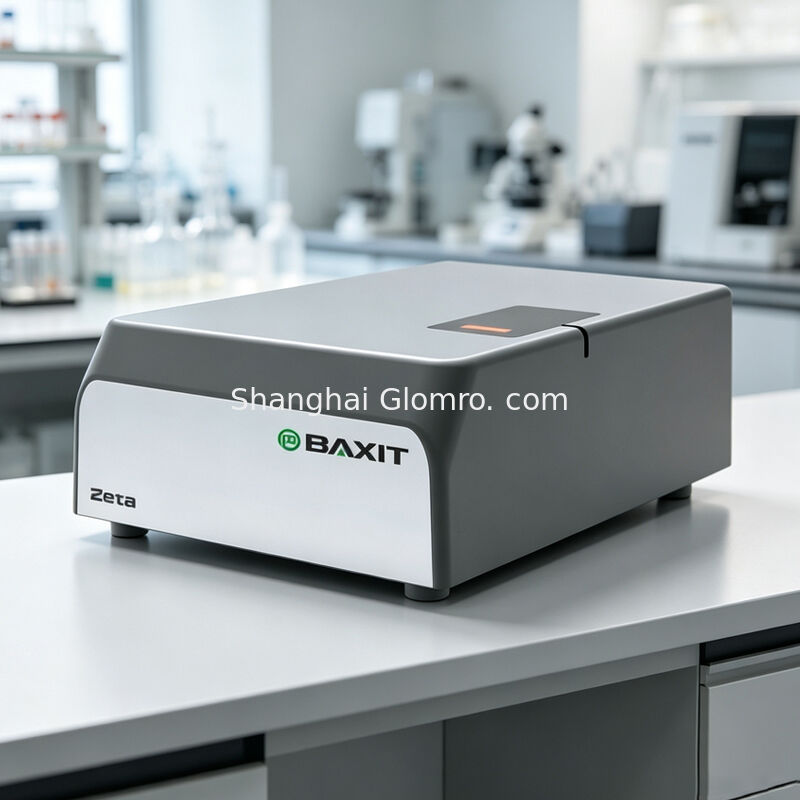

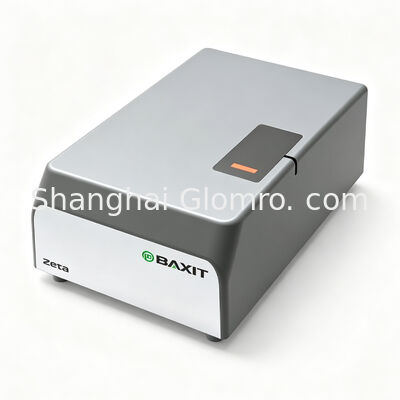

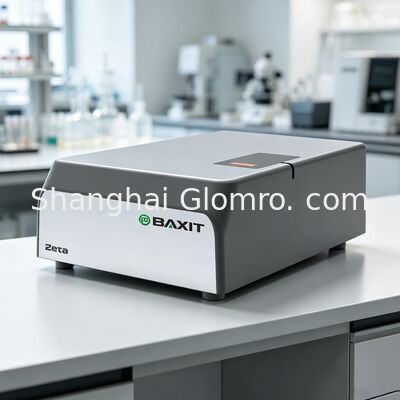

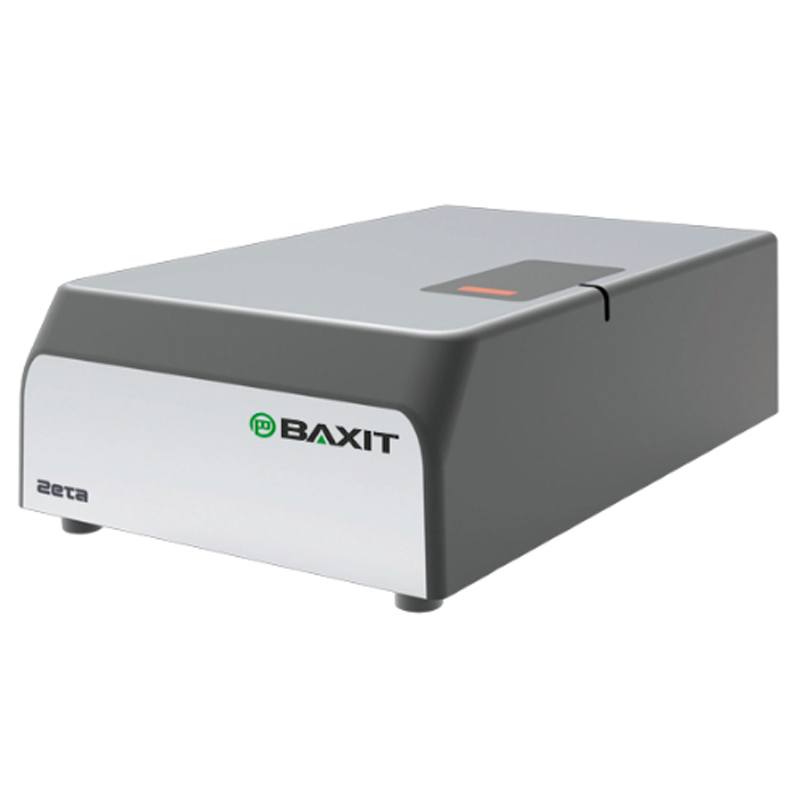

Analisador de tamaño nano y potencial Zeta
Introducción al instrumento
El analizador de tamaño de nanopartículas y potencial Zeta es nuestro último instrumento de análisis integrado que combina pruebas de tamaño de nanopartículas y pruebas de potencial Zeta. It uses the dynamic light scattering (DLS) principle by measuring the fluctuation signal of scattered light intensity generated by Brownian motion of particles in the sample and obtaining the autocorrelation function through the digital correlator to analyze the diffusion coefficient of particlesEl tamaño y la distribución de las partículas se calculan sobre la base de la ecuación de Stokes-Einstein. The electrophoretic mobility of the particles was determined by testing the frequency shift of the light scattered by the particles under an applied electric field using the electrophoretic light scattering (ELS) technique, y el potencial Zeta y la distribución de las partículas se calcularon de acuerdo con la ecuación de Henry;Se utilizó la técnica de dispersión de luz estática (SLS) para medir la intensidad media de la luz dispersa a diferentes concentraciones de la sustancia estándar y de la muestra., calcular la relación de Rayleigh en cada concentración y trazar la curva de Debye para obtener el peso molecular y el segundo coeficiente de Vili de proteínas y polímeros.
Diagrama esquemático del tamaño de las nanopartículas y de las pruebas potenciales
Principales características
1Pista óptica de ensayo de fibra completa para alta sensibilidad
La trayectoria óptica de ensayo construida con un láser semiconductor acoplado a fibra de bajo ruido de alto rendimiento y un sistema de recepción de luz de dispersión dinámica totalmente de fibra, utilizando un bajo recuento de oscuridad,tubo fotomultiplicador HAMAMASTU de alta sensibilidad (PMT) como fotodetector, da a todo el sistema de ensayo una sensibilidad extremadamente alta y una relación señal-ruido, sentando las bases para la precisión de los ensayos y una alta resolución
2,La verificación de calibración de rango completo garantiza la exactitud del ensayo
La verificación de calibración se lleva a cabo en todo el rango utilizando múltiples materiales nacionales de referencia de tamaño de partícula.con errores de precisión de ensayo inferiores al 1% (más altos que los requisitos de la norma nacional GB/T29022-2021/ISO22412),:2017).
3 El control de temperatura constante de alta precisión garantiza la estabilidad del ensayo
El láser semiconductor con tecnología automática de temperatura constante garantiza una salida láser estable y fiable.El sistema de control de temperatura constante de alta precisión mantiene la muestra a ensayar en la celda de la muestra a una temperatura constante durante todo el proceso de ensayo, evitando las desviaciones de ensayo causadas por cambios en la viscosidad del medio y la velocidad de movimiento browniana de las partículas debido a las variaciones de temperatura, garantizando así la fiabilidad y estabilidad de los resultados de los ensayos.
|
Número de ensayos
|
Valor de ensayo de tamaño medio de partículas
|
|
- No, no es así.1
|
15.89 nm
|
|
- No, no es así.2
|
16.08 nm
|
|
- No, no es así.3
|
16.01 nm
|
|
- No, no es así.4
|
16.14 nm
|
|
- No, no es así.5
|
16.19 nm
|
|
- No, no es así.6
|
16.11 nm
|
|
En promedio
|
16.07 nm
|
|
Desviación tipo
|
0.11 nm
|
|
Error de repetibilidad
|
0.66%
|
4 Correlador digital de alta velocidad para alta resolución
El correlador digital de alta velocidad desarrollado por nosotros, como el componente central para el procesamiento de señales,recoge la intensidad dinámica de la luz dispersa a alta velocidad en tiempo real y realiza operaciones de autocorrelaciónTiene la capacidad de identificar una resolución de señal de 6 ns, una velocidad de procesamiento de datos de 100 megabits y un rango dinámico lineal superior a 1011,garantizar la integridad de la curva de autocorrelación de partículas de diferentes tamaños en todo el rango.
5El método de análisis de encaje coseno permite pruebas rápidas
El movimiento de las partículas, impulsado por un campo eléctrico aplicado, incluye movimiento electroforético direccional y movimiento browniano irregular.la función de autocorrelación obtenida mediante la detección de la intensidad de luz dispersa es la superposición de las señales de difusión de partículas y el movimiento electroforéticoEl método de análisis de encaje coseno puede obtener eficazmente la señal de cambio de frecuencia Doppler causada por el movimiento electroforético en la función de autocorrelación en poco tiempo,eliminando la influencia del movimiento brownianoPara lograr pruebas rápidas de potencial Zeta al tiempo que alivia la polarización del electrodo y aumenta la vida útil de la célula de muestra de potencial Zeta.
Aplicación:
Se utiliza ampliamente para probar el tamaño de las partículas, el potencial Zeta y el peso molecular de muestras como nanoemulsiones orgánicas o inorgánicas, polvos, polímeros, micelas, anticuerpos virales, etc.en diversos campos, incluidos los nuevos materiales, productos químicos finos, bioingeniería, pinturas y recubrimientos, alimentos y medicina, aeroespacial, ciencia y tecnología de la defensa, etc. Proporciona una base de datos para estudiar y mejorar el rendimiento de los materiales,control de los costes de producción, y juzgar la estabilidad de los sistemas de dispersión y la tendencia a la aglomeración de partículas.
Ventaja del producto
² Correlación de alta frecuencia y alta sensibilidad
² Tubo fotomultiplier de alta sensibilidad Hamamatsu de Japón
² Estructura de circulación de doble flujo de aire
² Fuente de alimentación de corriente continua
² Laser japonés de temperatura y potencia constantes Opnex
Parámetros técnicos y configuración detallada del analizador de tamaño de nanopartículas fotocorreladas BXT-N9-D
| Modelo |
BXT- N9-D
|
| Principios de las pruebas |
Dispersión de luz dinámica (DLS), dispersión de luz electroforética (ELS), dispersión de luz estática (SLS), espectroscopia de correlación de fotones (PCS)
|
| Aplicar las normas |
El número de unidad de ensayo debe ser el número de unidad de ensayo de la unidad de ensayo.1996
Se aplicarán las disposiciones siguientes:2012
|
| Parámetros de ensayo |
Tamaño de la partícula, potencial Zeta, peso molecular, segundo coeficiente de Vili
|
| Tamaño de las partículas |
Ángulo de dispersión |
90° |
| Rango de ensayo |
0.5nm-10.000nm |
| Error de precisión |
± 1% (material de referencia rastreable en el NIS) |
| Error de repetibilidad |
± 1% (material de referencia rastreable en el NIS) |
| Rango de concentración |
0.1 mg/ml-40% en peso/v* |
| Prueba de tendencia |
Tendencias de temperatura, tendencias de tiempo |
| Celular de muestra (opcional) |
Cuvette de poliestireno de 4 ml, cuvette de vidrio de cuarzo de 4 ml, microcuvette de 40 μl |
| Potencial Zeta |
Ángulo de dispersión |
12° |
| Rango de potencial Zeta |
No hay límites reales |
| Rango de movilidad electroforética |
> 20 añosMEl valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernaderoMEl valor de las emisiones de gases de efecto invernadero |
| Rango de conductividad |
0-270 mS/cm* |
| Una gama de tamaños de partículas adecuadas para el ensayo |
1nm - 120M- ¿ Qué? * |
| Eléctrodo |
Electrodo capilar en forma de U |
| Peso molecular |
Rango de medición |
El valor de las emisiones de gases de efecto invernadero es el siguiente:7- ¿ Qué?* |
Parámetros del sistema
|
Fuente de luz |
Laser de estado sólido de alto rendimiento, λ = 532nm, P = 30mW |
| La luz enfatiza el rango de nodos |
0-100% ajuste automático |
| El detector |
El tubo fotomultiplicador (PMT) |
| Correlación |
512 canales físicos, tiempo de muestreo de 0,1 u - 1 ms dinámicamente ajustable |
| Rango de control de la temperatura |
Entre 5°C y 90°C°C |
| Precisión del control de la temperatura |
Más o menos 0,1 °C |
| Fuente de alimentación de trabajo |
Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán en función de las emisiones de gases de efecto invernadero de los Estados miembros. |
| Requisitos medioambientales |
5-45°C, humedad relativa del 10% al 85% (sin condensación) |
| Dimensiones de apariencia |
Se trata de un sistema de control de velocidad. |
| Peso total |
20 kilos |
| Nota: * Relacionado con la muestra y la opción |
