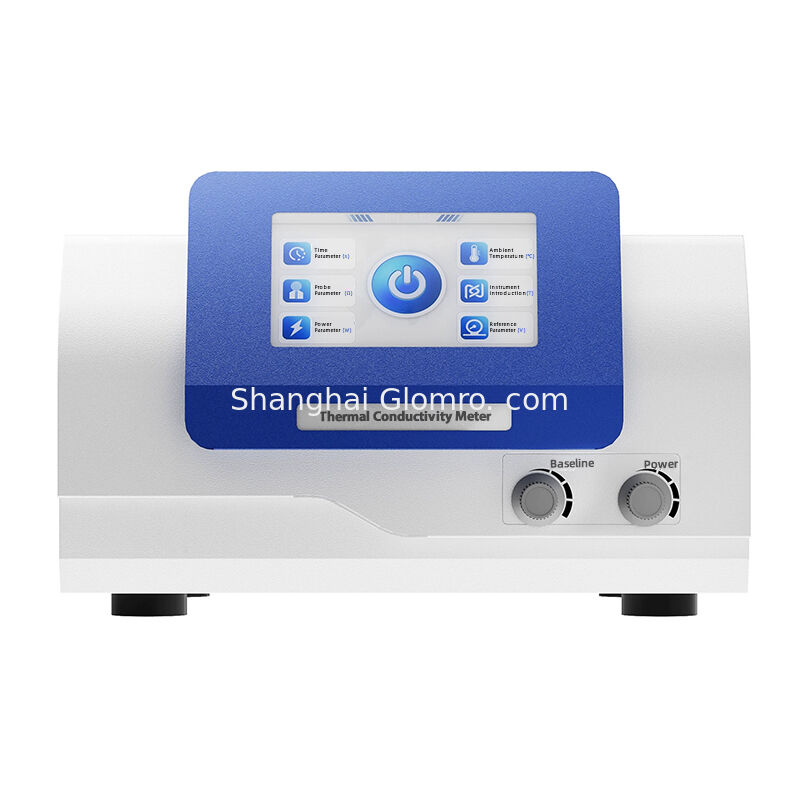

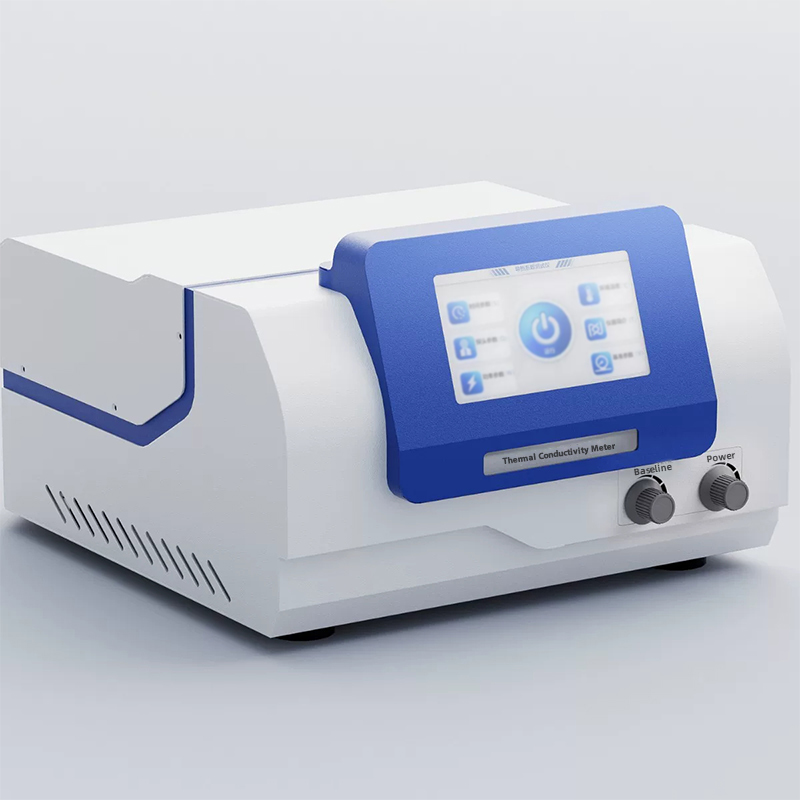

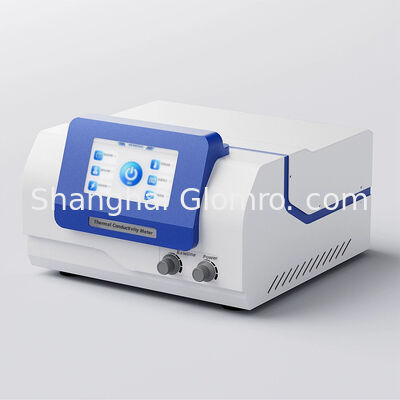

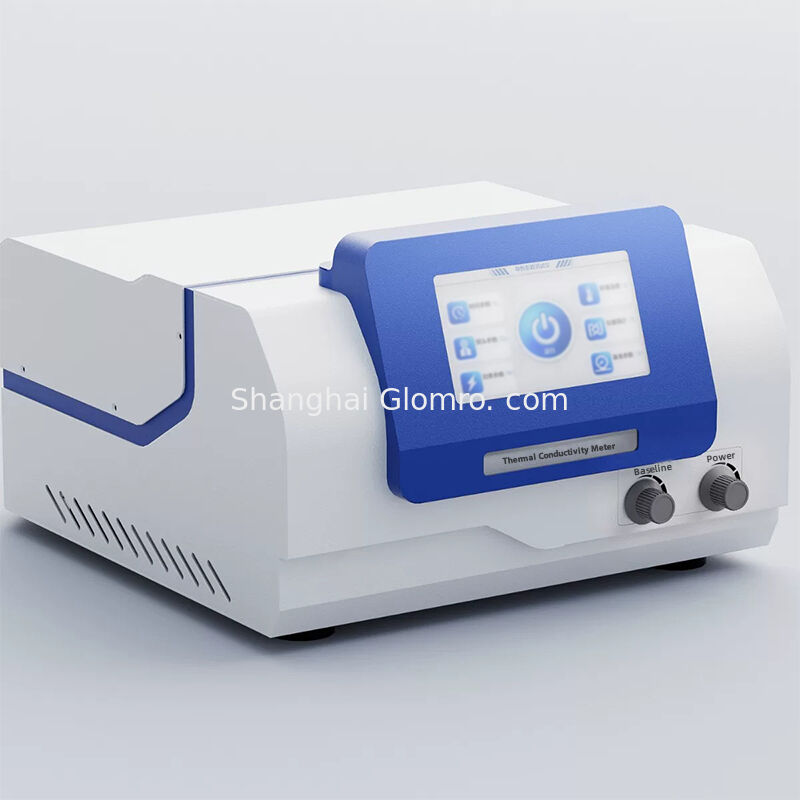

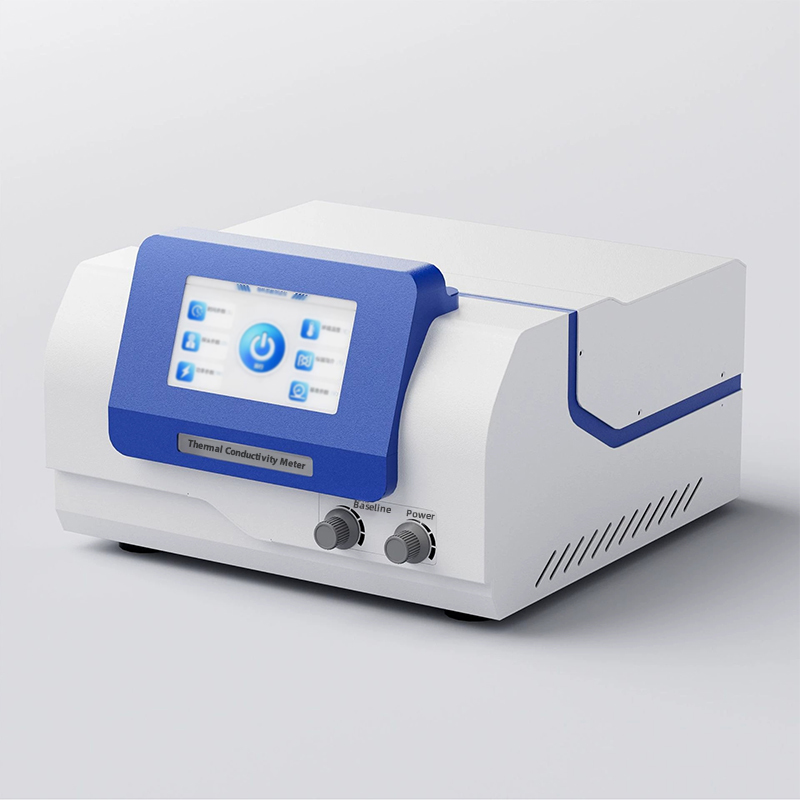

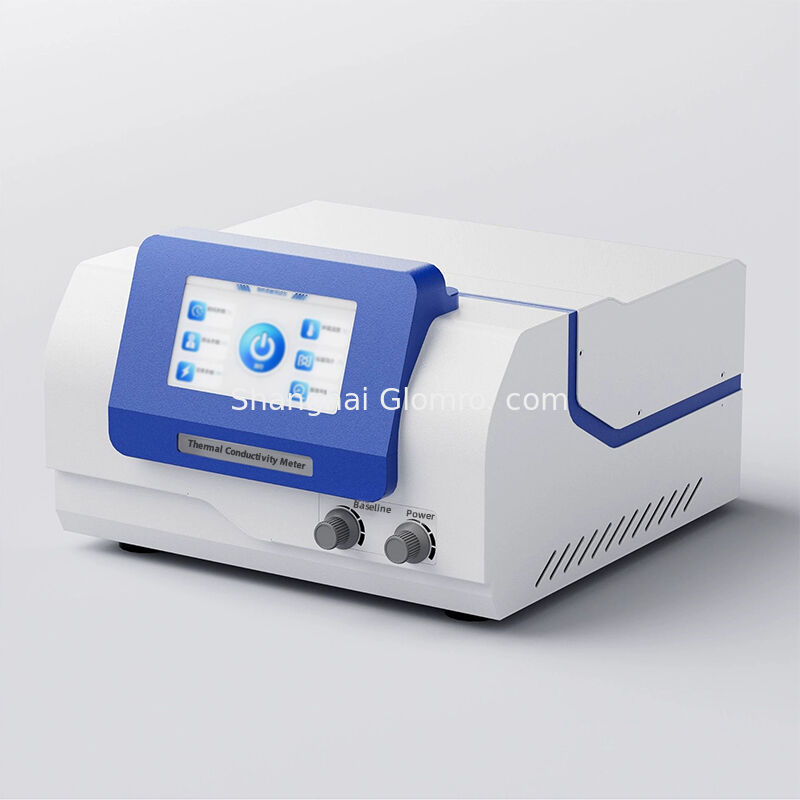

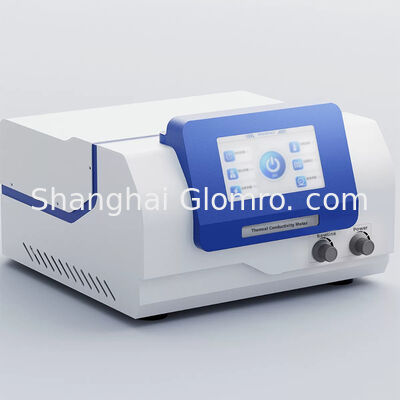

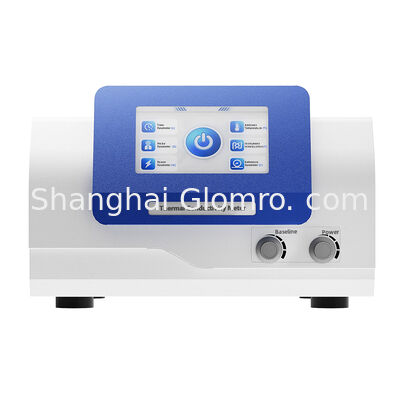

Método de la fuente de calor del plano transitorio Medidor de conductividad térmica

Transitorio Plano Heater Source Method Thermal Conductivity Meter

Introducción del instrumento

El BXT-DR-S es un probador de conductividad térmica desarrollado con tecnología de fuente de calor planar transitoria (TPS), que se puede utilizar para probar el rendimiento de conductividad térmica de varios tipos de materiales. El método de fuente de calor planar transitoria es el tipo más reciente de m
etodo para estudiar el rendimiento de la conductividad térmica, que ha llevado las técnicas de medición a un nivel completamente nuevo. La capacidad de medir la conductividad térmica de forma rápida y precisa al estudiar materiales proporciona una gran comodidad para el monitoreo de calidad empresarial, la producción de materiales y la investigación de laboratorio. El instrumento es fácil de operar, el método es simple y fácil de entender, y no causará daños a la muestra probada.

Principio de funcionamiento

La tecnología de fuente de calor planar transitoria (TPS) es un método novedoso para medir la conductividad térmica. El principio de determinación de las propiedades térmicas de los materiales se basa en la respuesta de temperatura transitoria generada por una fuente de calor en forma de disco con calentamiento escalonado en un medio infinito. Utilizando materiales resistentes al calor para crear una sonda plana que sirve tanto como fuente de calor como sensor de temperatura. El coeficiente de resistencia térmica de una aleación está linealmente relacionado con la temperatura y la resistencia, lo que significa que al comprender el cambio en la resistencia, se puede determinar la pérdida de calor, reflejando así la conductividad térmica de la m

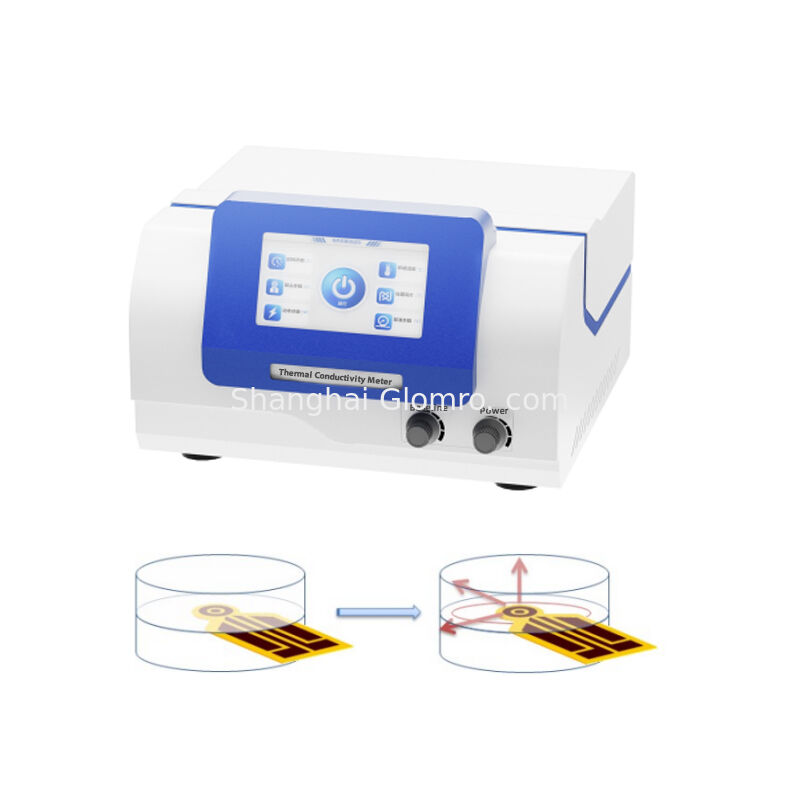

uestra. La sonda de este método es una película delgada de estructura de doble hélice continua formada por el grabado de aleación conductora, con una capa protectora aislante de doble capa en la capa exterior y un espesor muy delgado, lo que le da a la sonda cierta resistencia mecánica y mantiene el aislamiento eléctrico con la muestra. Durante el proceso de prueba, la sonda se coloca en el medio de la muestra para la prueba. Cuando la corriente pasa a través de la sonda, se genera un cierto aumento de temperatura, y el calor generado se difunde simultáneamente a las muestras en ambos lados de la sonda. La velocidad de difusión térmica depende de las características de conductividad térmica del material. Al registrar la temperatura y el tiempo de respuesta de la sonda, la conductividad térmica se puede obtener directamente de un modelo matemático.

Objeto de prueba

Metales, cerámicas, aleaciones, minerales, polímeros, compuestos, papel, telas, plásticos espumados (materiales de aislamiento térmico y placas con superficies planas), lana mineral, cemento
paredes, placas compuestas de composite de vidrio reforzado CRC, placas de poliestireno de cemento, hormigón sándwich, placas compuestas de panel de acero reforzado con vidrio, placas de nido de abeja de papel, coloides, líquidos, polvos, sólidos granulares y pastosos, etc., tienen una amplia gama de objetos de prueba.

Características principales

u Normas de referencia para instrumentos de máquina completos: ISO 22007-2；

u El alcance de la prueba es amplio, el rendimiento de la prueba es estable y se encuentra en un nivel líder entre instrumentos similares en China;

u Medición directa, con un tiempo de prueba de aproximadamente 5-160 segundos que se puede configurar, puede medir la conductividad térmica de forma rápida y precisa, ahorrando mucho tiempo;

u No se verá afectado por la resistencia térmica de contacto como el método estático;

u No se requiere preparación especial de la muestra, y no hay requisitos específicos para la forma de la muestra. Los bloques sólidos solo necesitan una superficie de muestra relativamente lisa y una longitud y anchura que sea al menos el doble del diámetro de la sonda;

u Realización de pruebas no destructivas en muestras, lo que significa que se pueden reutilizar;

u La sonda adopta una estructura de doble hélice para el diseño, combinada con un modelo matemático dedicado, y utiliza algoritmos centrales para analizar y calcular los datos recopilados en la sonda;

u El diseño de la estructura de la mesa de muestras es ingenioso, fácil de operar, adecuado para colocar muestras de diferentes espesores, y simple y hermoso al mismo tiempo;

u La adquisición de datos en la sonda utiliza chips de adquisición de datos importados
s, que tienen alta resolución y pueden hacer que los resultados de la prueba sean más precisos y confiables;

u El sistema de control del host utiliza microprocesadores ARM, que tienen una velocidad de procesamiento más rápida que los microprocesadores tradicionales, mejorando las capacidades de análisis y procesamiento del sistema, y dando como resultado resultados de cálculo más precisos;

u El instrumento se puede utilizar para la determinación de propiedades térmicas como sólidos en bloque, sólidos pastosos, sólidos granulares, coloides, líquidos, polvos, recubrimientos, películas, materiales de aislamiento, etc.

u Interfaz hombre-máquina inteligente, pantalla LCD a color, control de pantalla táctil, operación fácil y simple;

u Potentes capacidades de procesamiento de datos. Un sistema de comunicación de datos y procesamiento de informes por computadora altamente automatizado.

Parámetro técnico

En comparación con otros métodos, es más rápido
, más simple y más completo
