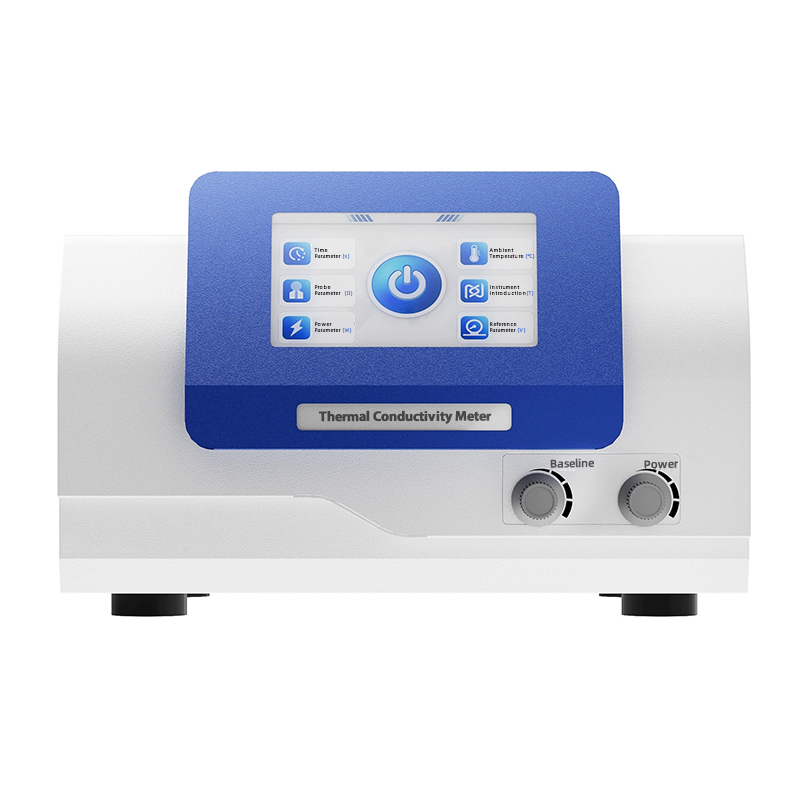

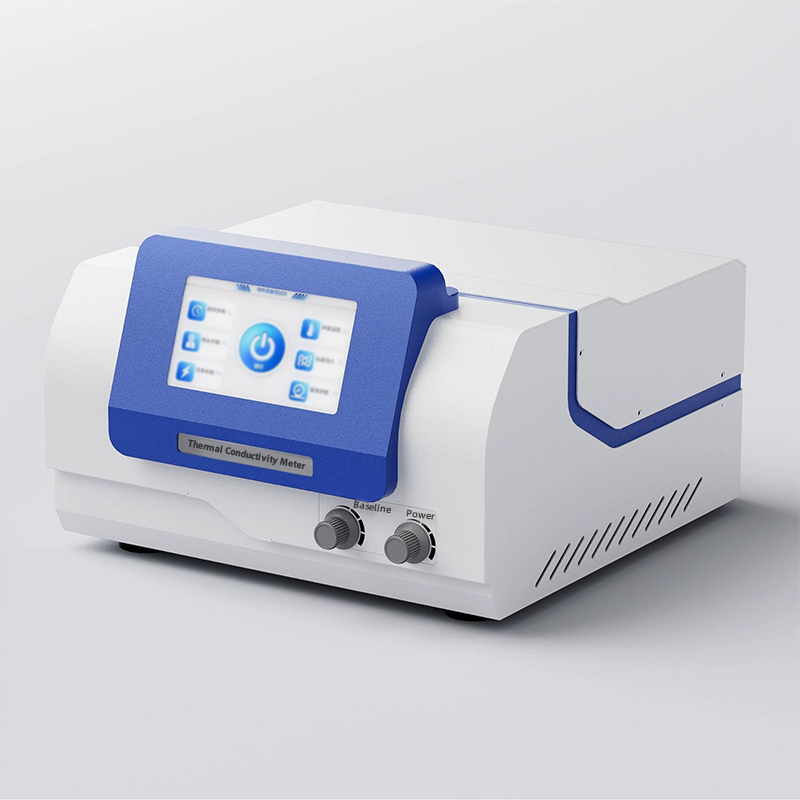

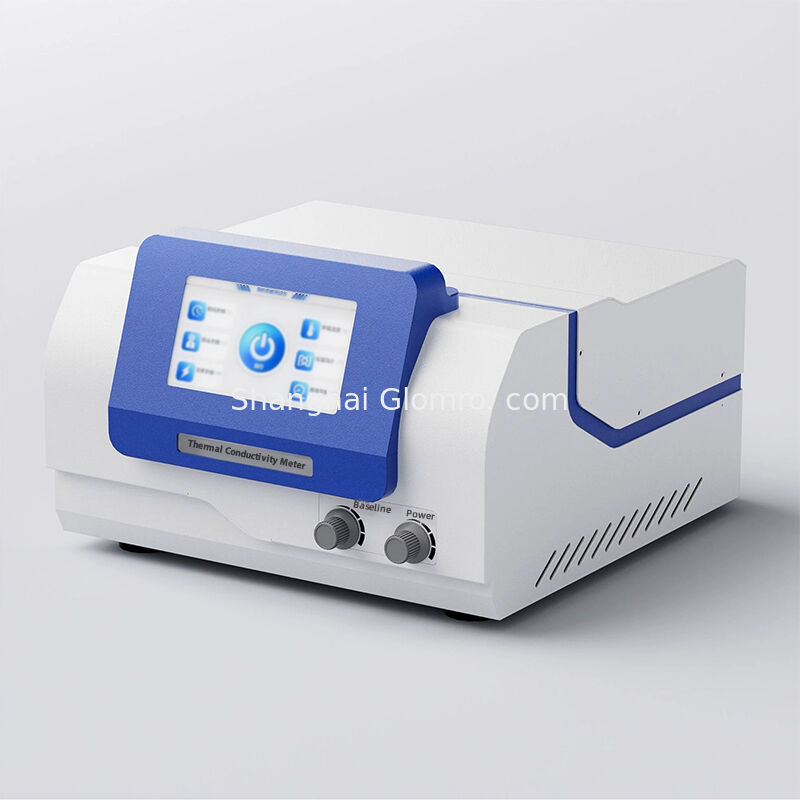

Medidor de conductividad térmica de fuente de plano transitorio TPS para sólidos, líquidos y polvos

Es transitorio.Pel carrilH.- ¿ Qué?El SnuestroM.el métodoT.hermalC. LasenductividadM.el éter

Introducción al instrumento

BXT-DR-S es un probador de conductividad térmica desarrollado utilizando la tecnología de fuente de calor plana transitoria (TPS), que se puede utilizar para probar el rendimiento de conductividad térmica de varios tipos de materiales.El método de la fuente de calor plana transitoria es el último tipo de m
El método de estudio de la conductividad térmica, que ha llevado las técnicas de medición a un nivel completamente nuevo.La capacidad de medir con rapidez y precisión la conductividad térmica en el estudio de los materiales proporciona una gran conveniencia para el monitoreo de la calidad de las empresasEl instrumento es fácil de operar, el método es simple y fácil de entender, y no causará daños a la muestra de ensayo.

Principio de trabajo

La tecnología de fuente de calor plana transitoria (TPS) es un método novedoso para medir la conductividad térmica.El principio de determinación de las propiedades térmicas de los materiales se basa en la respuesta de temperatura transitoria generada por una fuente de calor en forma de disco con calentamiento por pasos en un medio infinitoUtilizando materiales resistentes a la temperatura para crear una sonda plana que sirve tanto como fuente de calor como como sensor de temperatura.El coeficiente de resistencia térmica de una aleación está linealmente relacionado con la temperatura y la resistencia, lo que significa que mediante la comprensión del cambio en la resistencia, la pérdida de calor se puede determinar, reflejando así la conductividad térmica de la

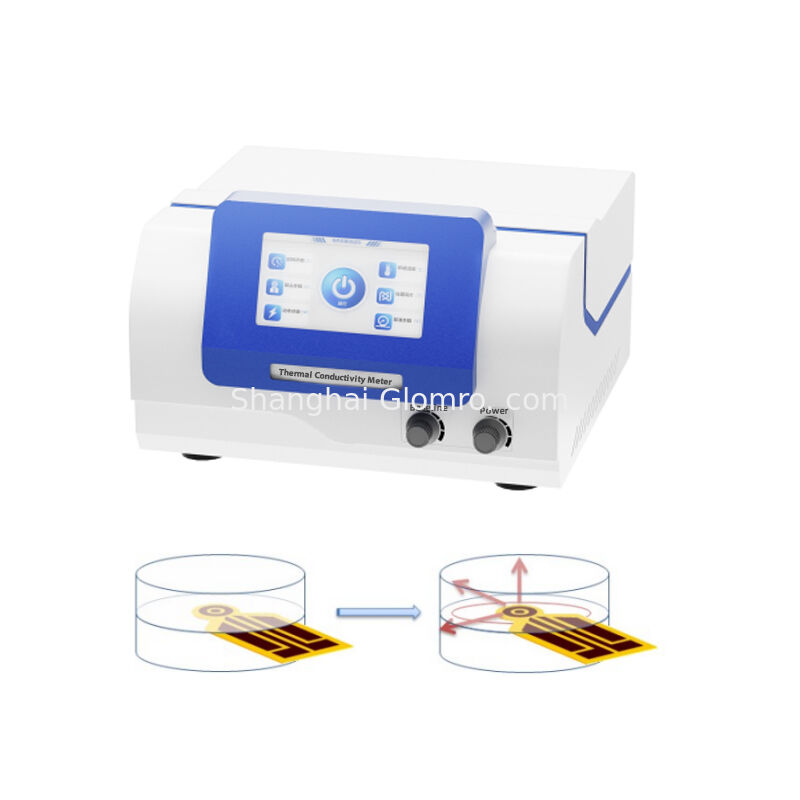

La sonda de este método es una película fina de doble hélice continua formada por el grabado de una aleación conductiva,con una capa protectora aislante de doble capa en la capa exterior y un grosor muy delgadoDurante el proceso de ensayo, la sonda se coloca en el centro de la muestra para su ensayo.Cuando la corriente pasa por la sonda, se genera un cierto aumento de temperatura y el calor generado se difunde simultáneamente a las muestras de ambos lados de la sonda.La velocidad de difusión térmica depende de las características de conductividad térmica del materialAl registrar la temperatura y el tiempo de respuesta de la sonda, la conductividad térmica se puede obtener directamente a partir de un modelo matemático.

Objeto de ensayo

Metales, cerámicas, aleaciones, minerales, polímeros, compuestos, papel, tejidos, plásticos espumados (materiales aislantes térmicos y placas de superficie plana), lana mineral, cemento
las placas compuestas reforzadas con vidrio CRC, placas de cemento de poliestireno, hormigón sandwich, placas compuestas de paneles de acero reforzados con vidrio, placas de panal de miel de papel, coloides, líquidos, polvos,sólidos granulares y de pasta, etc., tienen una amplia gama de objetos de ensayo.

Principales características

- ¿ Qué? Normas de referencia para instrumentos de máquinas completas: ISO 22007-2El artículo 2, apartado 1

- ¿ Qué? El alcance de los ensayos es amplio, el rendimiento de los ensayos es estable y se encuentra en el nivel líder entre los instrumentos similares en China;

- ¿ Qué? La medición directa, con un tiempo de ensayo de aproximadamente 5-160 segundos que se puede ajustar, puede medir de forma rápida y precisa la conductividad térmica, ahorrando mucho tiempo;

- ¿ Qué? No se verá afectado por la resistencia térmica de contacto como el método estático;

- ¿ Qué? No se requiere una preparación especial de la muestra y no existen requisitos específicos para la forma de la muestra.Los bloques sólidos sólo necesitan una superficie de muestra relativamente lisa y una longitud y ancho que es al menos el doble del diámetro de la sonda;

- ¿ Qué? La realización de ensayos no destructivos en las muestras significa que pueden reutilizarse;

- ¿ Qué? La sonda adopta una estructura de doble hélice para el diseño, combinada con un modelo matemático dedicado, y utiliza algoritmos básicos para analizar y calcular los datos recogidos en la sonda;

- ¿ Qué? El diseño de la estructura de la tabla de muestras es inteligente, fácil de operar, adecuado para colocar muestras de diferentes espesores, y simple y hermoso al mismo tiempo;

- ¿ Qué? La adquisición de datos en la sonda utiliza un chip de adquisición de datos importado
s, que tienen una alta resolución y pueden hacer que los resultados de los ensayos sean más precisos y fiables;

- ¿ Qué? El sistema de control del host utiliza microprocesadores ARM, que tienen una velocidad de procesamiento más rápida que los microprocesadores tradicionales, mejorando las capacidades de análisis y procesamiento del sistema,y dando como resultado resultados de cálculo más precisos;

- ¿ Qué? El instrumento puede utilizarse para la determinación de propiedades térmicas tales como sólidos de bloques, sólidos de pasta, sólidos granulares, coloides, líquidos, polvos, recubrimientos, películas, materiales aislantes, etc.

- ¿ Qué? Interfaz inteligente hombre-máquina, pantalla LCD a color, control por pantalla táctil, fácil y sencillo de operar;

- ¿ Qué? Potentes capacidades de procesamiento de datos.

Parámetro técnico

En comparación con otros métodos, es más rápido
, más sencillo y más ctodo lo demás.
